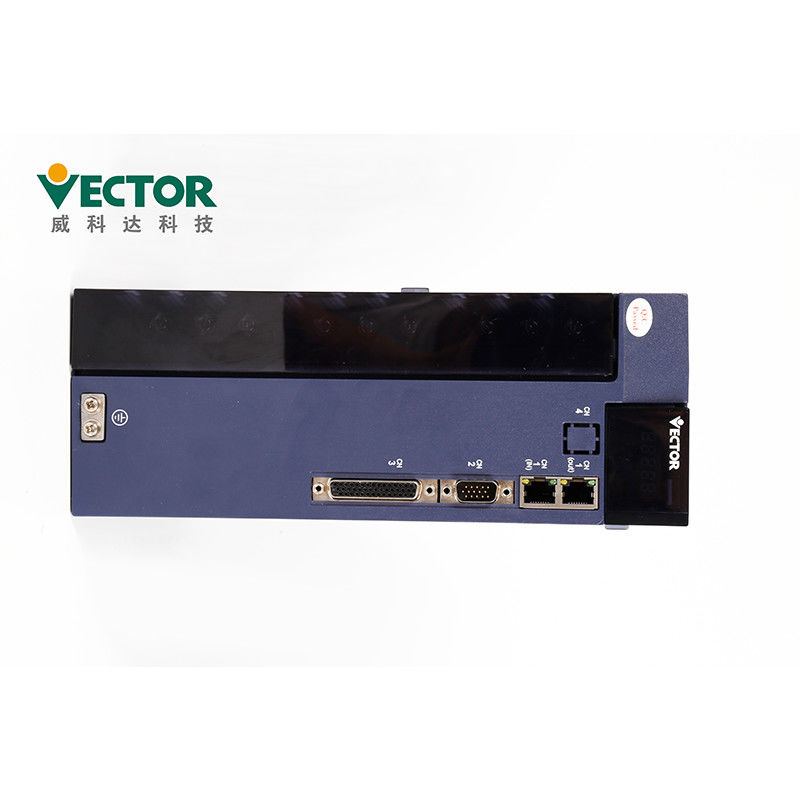

Hệ thống điều khiển chuyển động Servo điện áp thấp 220V Công suất nhỏ Ba pha
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Vector |
| Chứng nhận: | CE |
| Số mô hình: | VEC-VC1-00323M-ME / 60ME-R4030A23-CF2 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | USD 300-450 / kit |
| chi tiết đóng gói: | 280 * 208 * 78mm |
| Thời gian giao hàng: | 3-5 ngày làm việc |
| Điều khoản thanh toán: | T / T, Western Union, L / C |
| Khả năng cung cấp: | 500 bộ dụng cụ / tháng |
|
Thông tin chi tiết |
|||
| Vôn: | 220v | Quyền lực: | 0,4kw |
|---|---|---|---|
| Đánh giá hiện tại: | 2,6A | Tốc độ định mức: | 3000 vòng / phút |
| Torgue xếp hạng: | 1,27Nm | Giai đoạn: | 3 pha |

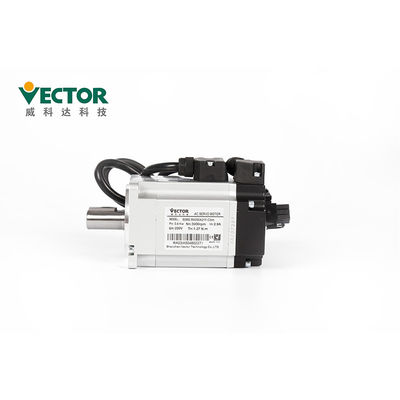

| Kích thước mặt bích động cơ: | 60mm | Giao thức truyền thông: | Modbus / CANopen / EtherCAT |
| Mô hình: | VEC-VC1-00323M-ME / 60ME-R4030A23-CF2 | Ứng dụng: | Máy in phẳng UV |
| Điểm nổi bật: | Hệ thống điều khiển chuyển động Servo 220V,Hệ thống điều khiển chuyển động Servo 1 |
||
Mô tả sản phẩm
Kinh tế Công suất nhỏ Điện áp thấp 220V Bộ truyền động tốc độ biến đổi đa năng ba pha
Bộ truyền động tốc độ biến thiên đa năng
Nguồn AC 220V 0,2KW
Ba pha với bộ mã hóa tuyệt đối Tamagawa 17 / 23bit;
Modbus / CANopen / EtherCAT Commucation Protocol Type
Mô tả sản phẩm
| Các sản phẩm | Bộ điều khiển AC Servo Drive cho Bộ nạp nắp các tông |
| Nhãn hiệu | Véc tơ |
| Mẫu số | VEC-VC-01233HC-ME / 180MB-00315A33F-MF2 |
| Quyền lực | 0,4KW |
| Vôn | 220V |
| Giai đoạn | Ba giai đoạn |
| Tốc độ định mức | 3000 vòng / phút |
| Đánh giá hiện tại | 2,6A |
| Torgue xếp hạng | 1,27Nm |
| Giao thức truyền thông | Modbus / CANopen / EtherCAT |
| Tên khóa | Chức năng chính |
| Chế độ | chuyển đổi chế độ, trở về menu trước |
| ▲ (thêm) | tăng giá trị bit nhấp nháy của ống kỹ thuật số LED |
| ▼ (tháng mười hai) | Giảm giá trị chữ số nhấp nháy của ống kỹ thuật số LED |
| ◄◄(ca) | Di chuyển ống đèn LED nhấp nháy sang trái;kiểm tra giá trị cao của dữ liệu dài hơn 5 bit;Đặt lại lỗi; thực hiện chức năng Fn |
| BỘ | đọc / ghi giá trị tham số |
Cài đặt:
● Cài đặt trình điều khiển trên nền khô và chắc chắn.Duy trì hệ thống thông gió tốt và
tản nhiệt trong quá trình lắp đặt và duy trì tiếp đất tốt.
● Vui lòng cài đặt theo hướng chỉ định để tránh sự cố.
● Khi cài đặt, vui lòng đảm bảo rằng trình điều khiển servo được giữ ở mức đã chỉ định
khoảng cách với bề mặt bên trong của tủ và các máy khác, nếu không có thể gây cháy hoặc hỏng hóc.
| Cài đặt Môi trường Yêu cầu |
Áp suất không khí | 86 ~ 106kPa |
| Độ ẩm môi trường | 0 ~ 55 ℃ | |
| Nhiệt độ môi trường | 0 ~ 90% RH | |
| Đánh giá IP | IP20 | |
| Rung động | 0 ~ 4,9m / s ^ 2 |
Các biện pháp phòng ngừa khi vận hành
● trong quá trình vận hành thử nghiệm, để ngăn ngừa tai nạn, vui lòng kiểm tra động cơ servo không tải
(không kết nối với trục lái xe), nếu không có thể gây thương tích.
● khi bắt đầu vận hành trên máy hỗ trợ, hãy đặt các thông số người dùng phù hợp với máy
trước.Nếu bạn bắt đầu hoạt động mà không cài đặt thông số, nó có thể gây ra mất mát hoặc trục trặc cơ học.
● để tránh tai nạn, hãy lắp một công tắc hành trình hoặc một nút chặn ở cuối bộ phận chuyển động của máy,
nếu không nó sẽ gây ra hư hỏng cơ học hoặc thương tích.
● không thực hiện các thay đổi lớn đối với cài đặt thông số, vì điều này có thể dẫn đến
hoạt động không ổn định, hư hỏng cơ học hoặc chấn thương.
● khi bật nguồn hoặc nguồn điện bị ngắt, tản nhiệt của trình điều khiển servo, phanh bên ngoài
điện trở, động cơ, vv có thể ở trạng thái nhiệt độ cao.Không chạm vào nó, nếu không nó có thể gây bỏng.
● khi sử dụng động cơ servo trên trục thẳng đứng, hãy đặt thiết bị an toàn để ngăn sản phẩm gia công rơi xuống dưới
báo động, di chuyển quá mức, v.v. Ngoài ra, vui lòng thực hiện cài đặt dừng khóa servo khi xảy ra di chuyển quá mức,
nếu không sản phẩm có thể rơi vào tình trạng di chuyển quá mức.
● không nhập phạm vi hoạt động của máy trong khi vận hành, nếu không sẽ gây thương tích.
● không chạm vào động cơ servo hoặc bộ phận chuyển động của máy trong khi vận hành, nếu không sẽ gây thương tích.
● vui lòng thiết lập hệ thống an toàn để đảm bảo an toàn ngay cả trong trường hợp đứt đường dây tín hiệu.Ví dụ,
khi tín hiệu công tắc hành trình tích cực (P-OT) và công tắc hành trình âm (N-OT) bị ngắt kết nối
tại nhà máy, chúng hoạt động an toàn.
● đảm bảo đặt trạng thái TẮT servo khi tắt nguồn.
● không bật / tắt nguồn thường xuyên.Sau khi hoạt động thực tế bắt đầu, khoảng thời gian BẬT / TẮT nguồn sẽ
hơn 1 giờ, nếu không các thành phần bên trong bộ servo sẽ bị lão hóa sớm.
● khi báo động xảy ra, hãy đặt lại báo động sau khi loại bỏ nguyên nhân và đảm bảo
an toàn, và khởi động lại hoạt động, nếu không có thể gây thương tích.
● không sử dụng phanh của động cơ phanh để phanh bình thường, nếu không có thể
gây ra sự cố.
Phụ kiện:
| Tên phụ kiện | Hình ảnh | ||
| Phụ tùng Satandard | Thiết bị đầu cuối nguồn | |
Thích ứng với ổ cấu trúc E1, E2 |
| Đầu cắm bộ mã hóa Cn3 | Giắc mã hóa ở phía trình điều khiển | ||
| Phích cắm đầu cuối điều khiển Cn4 | Thiết bị đầu cuối tín hiệu đầu vào / đầu ra, dây người dùng | ||
| Đường kết nối bộ mã hóa | Chiều dài cáp tiêu chuẩn là 3, 5, 8, 10, 13, 15 mét, tùy theo khách hàng nhu cầu Cung cấp trình kết nối độc lập |
||
| Đường dây điện | Chiều dài cáp tiêu chuẩn là 3, 5, 8, 10, 13, 15 mét, tùy theo khách hàng nhu cầu Cung cấp trình kết nối độc lập |
||
| Dòng giám sát ổ đĩa | Kết nối và điều chỉnh phần mềm để giám sát từ xa và cập nhật chương trình cơ sở | ||
| Mua phụ tùng | Cáp chuyển đổi USB sang RS232 | Nếu cần, tự mua | |
| Đường giao tiếp Ethernet | Nếu cần, tự mua |
Đóng gói:
| Chi tiết đóng gói của Servo Drive | |||||
| Các sản phẩm | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn.Kích thước | 280 * 208 * 78 | 280 * 208 * 112 | 375 * 290 * 155 | 440 * 296 * 288 | 510 * 305 * 325 |
| Chi tiết đóng gói của Bộ điều khiển chuyển động | |||||
| Các sản phẩm | Chuyển động VA | Mở rộng VA | VE Motion | Mở rộng VE (32) | Mở rộng VE (76) |
| Ctn.Kích thước | 176 * 165 * 78 | 127 * 75 * 70 | 144 * 128 * 69 | 176 * 164 * 78 | 316 * 164 * 78 |
Thời gian giao hàng và cách thức vận chuyển
| Định lượng | 1-5 bộ dụng cụ | 50-100 bộ dụng cụ | 200-500 bộ dụng cụ |
| Thời gian giao hàng | Trong vòng 3 ngày | 5-10 ngày | 15-25 ngày |
1. Đối với đơn đặt hàng nhỏ, chúng tôi luôn có thể giao hàng trong vòng 1 tuần.
2. Sản phẩm của chúng tôi có thể được shippied qua đường hàng không, đường bộ hoặc đường biển.
Chứng chỉ:
1. CE (Tiêu chuẩn An toàn của EU);
2. IEC / EN61800-5-1: 2007 (Yêu cầu an toàn về điện, nhiệt và năng lượng trong Phần 5-1 của
hệ thống lái điện biến tốc), tương ứng với tiêu chuẩn quốc gia GB12668.501-2013;
3, IEC / EN61800-3: 2004 + A1 (hệ thống điều khiển điện điều khiển tốc độ tương thích điện từ phần 3
tiêu chuẩn và các phương pháp thử cụ thể của nó), tương ứng với tiêu chuẩn quốc gia GB12668.3-2012.
