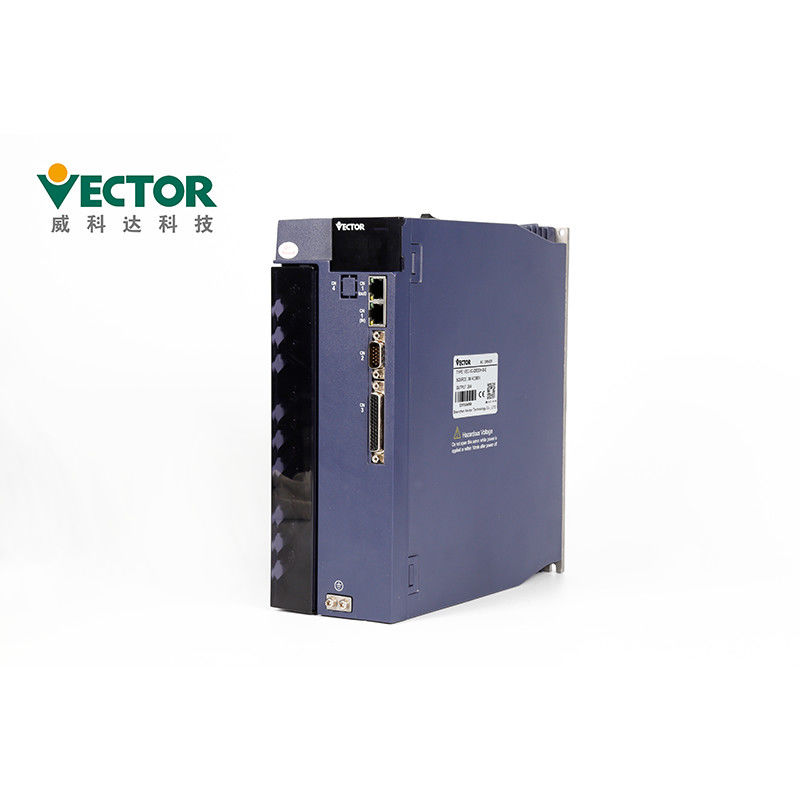

Điều khiển PLC 11KW Ổ đĩa Servo đa năng cho máy nhựa

Điều khiển động cơ servo điều khiển PLC 11KW 380V cho máy nhựa

Ổ đĩa Servo hoàn toàn có thể lập trình thông minh
Công suất 600W
Một pha / ba pha 220V
Modbus / CanOpen / EtherCAT
Vị trí / Tốc độ / Chế độ điều khiển mô-men xoắn
2500 xung cộng dồn + Bộ mã hóa Hall;

Mô tả sản phẩm


Các Biện pháp Phòng ngừa Cài đặt

● Cài đặt trình điều khiển trên nền khô và chắc chắn.Duy trì hệ thống thông gió tốt và

tản nhiệt trong quá trình lắp đặt và duy trì tiếp đất tốt.

● Vui lòng cài đặt theo hướng chỉ định để tránh sự cố.

● Khi cài đặt, hãy đảm bảo rằng trình điều khiển servo được giữ ở một khoảng cách xác định so với bên trong

bề mặt của tủ và các máy khác, nếu không có thể gây cháy hoặc hỏng hóc.


● Khi lắp đặt, không chặn các cổng hút và cổng xả, không để các vật lạ

bên trong sản phẩm để vào, nếu không nó có thể gây ra sự cố hoặc cháy do sự lão hóa của các bộ phận bên trong.
● Không đặt vật nặng lên hoặc dưới sản phẩm này vì có thể gây thương tích.
● Vui lòng cài đặt trong môi trường sau:
1. nơi không có ánh sáng mặt trời trực tiếp;
2. Vị trí có nhiệt độ môi trường trong khoảng 0 ° C đến 55 ° C;
3.Độ ẩm tương đối trong khoảng 0% đến 95%, và không ngưng tụ;
4. vị trí không có giọt nước, hơi, bụi và bụi dầu;
5. Vị trí không có thiết bị nhiệt cao;
6. các vị trí khí và chất lỏng không ăn mòn, dễ cháy;
7. không dễ dàng để bắn nước, dầu và thuốc;
8. nơi không tiếp xúc với bức xạ phóng xạ;
9. Nơi chắc chắn và không rung động;
10. Vị trí không có nhiễu điện từ.


Bảng điều khiển có 8 nút và 5 ống kỹ thuật số.Chỉ có 5 trong số 8 nút có thể được sử dụng và

còn lại 3 nút dành riêng.Các chức năng chung của năm nút được trình bày trong bảng dưới đây.

Các biện pháp phòng ngừa về hệ thống dây điện

● Khuyến cáo không sử dụng 220V một pha cho nguồn điện chính,

có thể gây hỏng tụ điện do thiếu pha.

● Không thay đổi hệ thống dây điện trong khi bật nguồn, nếu không có thể gây ra điện

sốc hoặc chấn thương.

● Vui lòng thực hiện đấu dây hoặc kiểm tra bởi kỹ thuật viên chuyên nghiệp, nếu không

có thể gây điện giật hoặc hỏng sản phẩm.

● Vui lòng xác nhận cẩn thận hệ thống dây điện và nguồn điện.Mạch đầu ra có thể bị đoản mạch do

lỗi dây điện hoặc áp dụng các điện áp khác nhau.Phanh không hoạt động khi xảy ra lỗi trên,

có thể dẫn đến hư hỏng cơ học hoặc thương tích cá nhân.

● Không kết nối cáp nguồn đầu vào với các đầu nối U, V và W của

lái xe.Nếu không, trình điều khiển servo sẽ bị hỏng.

● Khi đấu dây, không luồn cáp nguồn và cáp tín hiệu qua cùng một đường ống và không bó

Họ cùng nhau.Khoảng cách giữa hai vật phải hơn 30cm để tránh hiện tượng giao thoa.

● Đầu nối đất của trình điều khiển phải được nối đất để tránh rò rỉ và giảm nhiễu cho hệ thống,

và đường kính của dây nối đất phải bằng hoặc cao hơn đường cấp điện.

● Khi kết nối nguồn điện AC và nguồn điện DC với thiết bị servo, hãy kết nối với thiết bị được chỉ định

thiết bị đầu cuối.Nếu không làm như vậy có thể dẫn đến sự cố hoặc cháy.

● Đối với chiều dài dây, dòng đầu vào lệnh lên đến 3m và bộ mã hóa

dòng lên đến 20m.

● Sử dụng cáp xoắn đôi được bảo vệ cho cáp tín hiệu và cáp bộ mã hóa, và

nối đất tấm chắn bằng một đầu duy nhất.

● Các cực U, V, W của trình điều khiển và các cực U, V và W của động cơ phải được kết nối từng cái một

theo tên.Nếu nó được kết nối sai, động cơ không thể hoạt động bình thường.

● Các sản phẩm bus DC thông thường yêu cầu điện trở nhạy áp và hệ thống dây

an toàn.

● Vui lòng kiểm tra nguồn sau khi tắt nguồn ít nhất 5 phút.Ngay cả khi nguồn điện bị tắt, điện áp cao

có thể vẫn còn bên trong ổ đĩa servo.Do đó, không chạm vào đầu cuối nguồn trong vòng 5 phút sau khi có nguồn

tắt, nếu không nó có thể gây ra điện giật.

● Không BẬT / TẮT nguồn thường xuyên.Khi cần thiết

liên tục BẬT / TẮT nguồn, vui lòng điều khiển một lần hoặc ít hơn trong 1 phút.Kể từ khi phần cung cấp điện

của trình điều khiển servo có tụ điện, dòng điện sạc lớn (thời gian sạc 0,2 giây) chảy trong quá trình BẬT / TẮT

Nguồn cấp.Do đó, nếu nguồn được BẬT / TẮT thường xuyên, hiệu suất của các thành phần mạch chính

bên trong trình điều khiển servo sẽ bị xuống cấp.

● Không sử dụng nguồn điện khi các vít của khối thiết bị đầu cuối bị lỏng hoặc cáp bị

lỏng lẻo.Nếu không, nó có thể gây cháy.

● Thực hiện các biện pháp che chắn thích hợp ở những vị trí sau, nếu không

máy có thể bị hỏng:

1. Vị trí gây nhiễu do tĩnh điện;

2. Nơi sản sinh ra điện trường mạnh hoặc từ trường mạnh;

3. Các vị trí có thể có bức xạ bức xạ;

4. Nơi có dây điện gần đó.

Các lưu ý về bảo trì và kiểm tra

● không thay đổi hệ thống dây điện khi đang bật nguồn, nếu không có thể gây điện giật hoặc thương tích.

● vui lòng thực hiện đấu dây hoặc kiểm tra bởi kỹ thuật viên chuyên nghiệp, nếu không

có thể gây điện giật hoặc hỏng sản phẩm.

● vui lòng kiểm tra nguồn sau khi tắt nguồn ít nhất 5 phút.Ngay cả khi tắt nguồn,

điện áp cao có thể vẫn còn bên trong ổ đĩa servo.Do đó, không chạm vào thiết bị đầu cuối nguồn trong

5 phút sau khi tắt nguồn, nếu không có thể gây điện giật.

● khi thay thế ổ đĩa servo, vui lòng sao lưu các thông số người dùng của trình điều khiển servo sẽ được thay thế trước đó

thay thế và chuyển bản sao lưu sang ổ đĩa servo mới, sau đó khởi động lại hoạt động,

nếu không máy có thể bị hỏng.

Phụ kiện:

	Tên phụ kiện	Hình ảnh
Phụ tùng Satandard	Thiết bị đầu cuối nguồn		Thích ứng với ổ cấu trúc E1, E2
	Đầu cắm bộ mã hóa Cn3		Giắc mã hóa ở phía trình điều khiển
	Phích cắm đầu cuối điều khiển Cn4		Thiết bị đầu cuối tín hiệu đầu vào / đầu ra, dây người dùng
	Đường kết nối bộ mã hóa		Chiều dài cáp tiêu chuẩn là 3, 5, 8, 10, 13, 15 mét, tùy theo khách hàng nhu cầu Cung cấp trình kết nối độc lập
	Đường dây điện		Chiều dài cáp tiêu chuẩn là 3, 5, 8, 10, 13, 15 mét, tùy theo khách hàng nhu cầu Cung cấp trình kết nối độc lập
	Dòng giám sát ổ đĩa		Kết nối và điều chỉnh phần mềm để giám sát từ xa và cập nhật chương trình cơ sở
Mua phụ tùng	Cáp chuyển đổi USB sang RS232		Nếu cần, tự mua
	Đường giao tiếp Ethernet		Nếu cần, tự mua

Chứng chỉ
1. CE (Tiêu chuẩn An toàn của EU);
2. IEC / EN61800-5-1: 2007 (Yêu cầu an toàn về điện, nhiệt và năng lượng trong Phần 5-1 của
hệ thống lái điện biến tốc), tương ứng với tiêu chuẩn quốc gia GB12668.501-2013;
3, IEC / EN61800-3: 2004 + A1 (hệ thống điều khiển điện điều khiển tốc độ tương thích điện từ phần 3
tiêu chuẩn và các phương pháp thử cụ thể của nó), tương ứng với tiêu chuẩn quốc gia GB12668.3-2012.

Kiểm tra chất lượng:
Bốn lần thử nghiệm sản xuất
Hai lần trong 24 giờ
100% kiểm tra trước khi vận chuyển

Thời gian giao hàng và cách thức vận chuyển

1. Đối với đơn đặt hàng nhỏ, chúng tôi luôn có thể giao hàng trong vòng 1 tuần.
2. Sản phẩm của chúng tôi có thể được shippied qua đường hàng không, đường bộ hoặc đường biển.
