Hệ thống Servo AC 2000 vòng / phút cho Máy tạo hình kim loại
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Vector |
| Chứng nhận: | CE |
| Số mô hình: | VEC-VC-01233H-ME / 130ME-00320A33-MF2M |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | USD 300-450 / kit |
| chi tiết đóng gói: | 280 * 208 * 78mm |
| Thời gian giao hàng: | 3-5 ngày làm việc |
| Điều khoản thanh toán: | T / T, Western Union, L / C |
| Khả năng cung cấp: | 500 bộ dụng cụ / tháng |
|
Thông tin chi tiết |
|||
| Vôn: | 380V | Quyền lực: | 3KW |
|---|---|---|---|
| Đánh giá hiện tại: | 12A | Tốc độ định mức: | 2000 vòng / phút |
| Torgue xếp hạng: | 14,3Nm | Giai đoạn: | 3 pha |
| Kích thước mặt bích động cơ: | 130mm | Giao thức truyền thông: | Modbus / CANopen / EtherCAT |
| Mô hình: | VEC-VC-01233H-ME / 130ME-00320A33-MF2M | Ứng dụng: | Máy tạo hình kim loại |
| Điểm nổi bật: | Hệ thống Servo AC 380V,Hệ thống Servo AC 2000 vòng / phút,Hệ thống Điều khiển Servo 2000 vòng / phút |
||
Mô tả sản phẩm

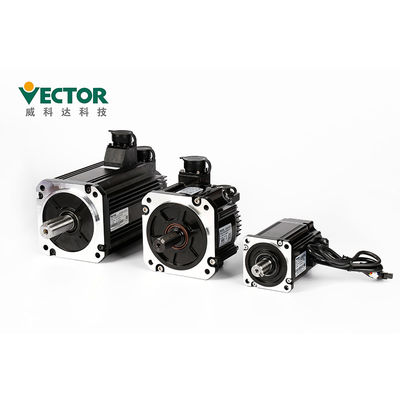

Bộ truyền động động cơ servo AC 3kw 2000 vòng / phút Bộ hệ thống Servo tuyệt đối cho máy tạo hình kim loại
Bộ hệ thống Servo tuyệt đối
Nguồn AC 380V 3KW
Ba pha với gia tăng 2500 xung + Bộ mã hóa Hall;
Modbus / CANopen / EtherCAT Commucation Protocol Type
Mô tả sản phẩm
| Các sản phẩm | Bộ hệ thống Servo tuyệt đối |
| Nhãn hiệu | Véc tơ |
| Mẫu số | VEC-VC-01233H-ME / 130ME-00320A33-MF2M |
| Quyền lực | 3KW |
| Vôn | 380V |
| Giai đoạn | Ba giai đoạn |
| Tốc độ định mức | 2000 vòng / phút |
| Đánh giá hiện tại | 12A |
| Torgue xếp hạng | 14,3Nm |
| Giao thức truyền thông | Modbus / CANopen / EtherCAT |
| Vôn | Chế độ điều khiển | Chỉnh lưu điều khiển đầy đủ một pha / ba pha Điều chế SVPWM |
| Mã hoá | Phản hồi của bộ mã hóa | 2500 xung cộng dồn + Bộ mã hóa Hall; 2500 xung tăng dần; Bộ mã hóa tuyệt đối Tamagawa 17bit; Bộ mã hóa tuyệt đối 23bit Tamagawa; Bộ mã hóa tuyệt đối 24bit Nikon; |
| Đầu vào lệnh xung | Loại xung | Đầu vào khác biệt, Bộ thu mở |
| Dải tần số | Đầu vào vi sai: 0-500kHz, độ rộng xung lớn hơn 1us Bộ thu mở: 0-300kHz, độ rộng xung lớn hơn 2,5us |
|
| Chế độ xung | xung + hướng;Điểm cộng AB;CW + CCW; | |
| Đầu vào analog | Dải điện áp | -10V đến 10V |
| Trở kháng đầu vào | 10kΩ | |
| Tần số tối đa | 1,5kHz | |
| Loại giao diện DI / DO | NPN / PNP | |
| Loại giao thức truyền thông | Modbus / CANopen / EtherCAT | |

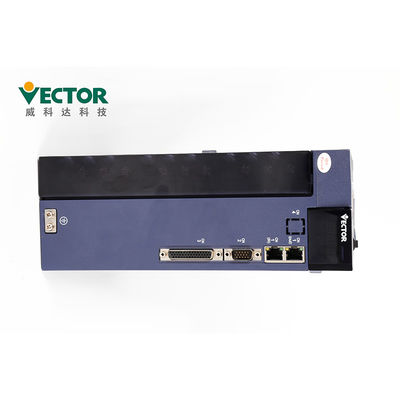

Thông tin chi tiết về Ổ đĩa Servo, cách chọn kiểu ổ đĩa Servo và thực hiện cài đặt?
Bảng điều khiển có 8 nút và 5 ống kỹ thuật số.
Chỉ 5 trong số 8 nút có thể được sử dụng, và 3 nút còn lại dành riêng.
Các chức năng chung của năm nút được trình bày trong bảng dưới đây.
| Tên khóa | Chức năng chính |
| PAR / ALM | chuyển đổi chế độ, trở về menu trước |
| ▲ (thêm) | tăng giá trị bit nhấp nháy của ống kỹ thuật số LED |
| ▼ (tháng mười hai) | Giảm giá trị chữ số nhấp nháy của ống kỹ thuật số LED |
| DỪNG / RST | Di chuyển ống đèn LED nhấp nháy sang trái;kiểm tra giá trị cao của dữ liệu dài hơn 5 bit;Đặt lại lỗi; thực hiện chức năng Fn |
| RD / WT | đọc / ghi giá trị tham số; nhập trang fn |
Cài đặt:
● Cài đặt trình điều khiển trên nền khô và chắc chắn.Duy trì hệ thống thông gió tốt và
tản nhiệt trong quá trình lắp đặt và duy trì tiếp đất tốt.
● Vui lòng cài đặt theo hướng chỉ định để tránh sự cố.
● Khi cài đặt, vui lòng đảm bảo rằng trình điều khiển servo được giữ ở mức đã chỉ định
khoảng cách với bề mặt bên trong của tủ và các máy khác, nếu không có thể gây cháy hoặc hỏng hóc.
| Cài đặt Môi trường Yêu cầu |
Áp suất không khí | 86 ~ 106kPa |
| Độ ẩm môi trường | 0 ~ 55 ℃ | |
| Nhiệt độ môi trường | 0 ~ 90% RH | |
| Đánh giá IP | IP20 | |
| Rung động | 0 ~ 4,9m / s ^ 2 |
Phụ kiện:
| Tên phụ kiện | Hình ảnh | ||
| Phụ tùng Satandard | Thiết bị đầu cuối nguồn | |
Thích ứng với ổ cấu trúc E1, E2 |
| Đầu cắm bộ mã hóa Cn3 | Giắc mã hóa ở phía trình điều khiển | ||
| Phích cắm đầu cuối điều khiển Cn4 | Thiết bị đầu cuối tín hiệu đầu vào / đầu ra, dây người dùng | ||
| Đường kết nối bộ mã hóa | Chiều dài cáp tiêu chuẩn là 3, 5, 8, 10, 13, 15 mét, tùy theo khách hàng nhu cầu Cung cấp trình kết nối độc lập |
||
| Đường dây điện | Chiều dài cáp tiêu chuẩn là 3, 5, 8, 10, 13, 15 mét, tùy theo khách hàng nhu cầu Cung cấp trình kết nối độc lập |
||
| Dòng giám sát lái xe | Kết nối và điều chỉnh phần mềm để giám sát từ xa và cập nhật chương trình cơ sở | ||
| Mua phụ tùng | Cáp chuyển đổi USB sang RS232 | Nếu cần, tự mua | |
| Đường giao tiếp Ethernet | Nếu cần, tự mua |
Đóng gói:
| Chi tiết đóng gói của Servo Drive | |||||
| Các sản phẩm | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn.Kích thước | 280 * 208 * 78 | 280 * 208 * 112 | 375 * 290 * 155 | 440 * 296 * 288 | 510 * 305 * 325 |
| Chi tiết đóng gói của Bộ điều khiển chuyển động | |||||
| Các sản phẩm | Chuyển động VA | Mở rộng VA | VE Motion | Mở rộng VE (32) | Mở rộng VE (76) |
| Ctn.Kích thước | 176 * 165 * 78 | 127 * 75 * 70 | 144 * 128 * 69 | 176 * 164 * 78 | 316 * 164 * 78 |
Thời gian giao hàng và cách thức vận chuyển
| Định lượng | 1-5 bộ dụng cụ | 50-100 bộ dụng cụ | 200-500 bộ dụng cụ |
| Thời gian giao hàng | Trong vòng 3 ngày | 5-10 ngày | 15-25 ngày |
1. Đối với đơn đặt hàng nhỏ, chúng tôi luôn có thể giao hàng trong vòng 1 tuần.
2. Sản phẩm của chúng tôi có thể được shippied qua đường hàng không, đường bộ hoặc đường biển.
Chứng chỉ:
1. CE (Tiêu chuẩn An toàn của EU);
2. IEC / EN61800-5-1: 2007 (Yêu cầu an toàn về điện, nhiệt và năng lượng trong Phần 5-1 của
hệ thống lái điện biến tốc), tương ứng với tiêu chuẩn quốc gia GB12668.501-2013;
3, IEC / EN61800-3: 2004 + A1 (hệ thống điều khiển điện điều khiển tốc độ phần 3 tương thích điện từ
tiêu chuẩn và các phương pháp thử cụ thể của nó), tương ứng với tiêu chuẩn quốc gia GB12668.3-2012.
