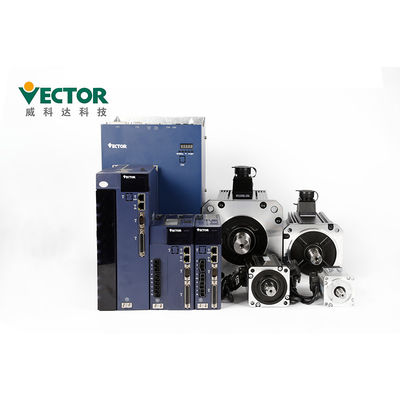

Động cơ Servo nhỏ và ổ đĩa Vector 3A với bộ mã hóa tuyệt đối 23Bit
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Vector |
| Chứng nhận: | CE |
| Số mô hình: | VEC-VC-00623HC-ME / 80MB-00125A23F-MF2 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | To Be Discussed |
| chi tiết đóng gói: | 375 * 290 * 155mm, 280 * 208 * 112mm |
| Thời gian giao hàng: | 5-8 NGÀY LÀM VIỆC |
| Điều khoản thanh toán: | L / C, T / T, Western Union |
| Khả năng cung cấp: | 500-1000 bộ dụng cụ / tháng |
|
Thông tin chi tiết |
|||
| Giai đoạn: | Ba pha | Vôn: | 220v |
|---|---|---|---|
| Mô hình: | VEC-VC-00623HC-ME / 80MB-00125A23F-MF2 | Sử dụng: | Máy đóng gói |
| Certifictaes: | CE | Mã hoá: | Bộ mã hóa tuyệt đối 23 bit |
| Giao thức truyền thông: | Modbus / CANopen / EtherCAT | Quyền lực: | 1kw |
| Điểm nổi bật: | Động cơ và ổ đĩa servo nhỏ 3A,Động cơ và ổ đĩa servo nhỏ Vector,Hệ thống truyền động servo Vector 3A |
||
Mô tả sản phẩm
Ổ đĩa Servo AC công suất nhỏ 220V 1kw với bộ mã hóa tuyệt đối 23Bit
Ổ đĩa AC Servo công suất nhỏ
Nguồn AC 1KW
Ba pha 220V
Modbus / CanOpen / EtherCAT
Vị trí / Tốc độ / Chế độ điều khiển mô-men xoắn
Bộ mã hóa tuyệt đối 23bit Tamagawa;
Tính năng sản phẩm
| tên sản phẩm | Ổ đĩa AC Servo công suất nhỏ |
| Thương hiệu | Véc tơ |
| Mẫu số | VEC-VC-00623HC-ME / 80MB-00125A23F-MF2 |
| Power4 | 1KW |
| Vôn | 220V |
| Giai đoạn | Ba giai đoạn |
| Đánh giá hiện tại | 3A |
| Giao thức truyền thông | Modbus / CANopen / EtherCAT |
| Mã hoá | Bộ mã hóa tuyệt đối Tamagawa 17/23 bit |
| Đầu vào lệnh xung | Loại xung | Đầu vào khác biệt, Bộ thu mở |
| Dải tần số | Đầu vào vi sai: 0-500kHz, độ rộng xung lớn hơn 1us Bộ thu mở: 0-300kHz, độ rộng xung lớn hơn 2,5us |
|
| Chế độ xung | xung + hướng;Điểm cộng AB;CW + CCW; | |
| Đầu vào analog | Dải điện áp | -10V đến 10V |
| Trở kháng đầu vào | 10kΩ | |
| Tần số tối đa | 1,5kHz | |
| Loại giao diện DI / DO | NPN / PNP | |
| Liên lạc | Modbus / CANopen / EtherCAT | |
| Chế độ Vị trí | Phương thức nhập lệnh | Lệnh xung Vị trí kế hoạch nội bộ Lập kế hoạch theo vị trí mục tiêu, tốc độ, gia tốc và giảm tốc thời gian Đường cong tốc độ hình thang Đường cong tốc độ khối Chế độ lệnh tuyệt đối / tương đối |
| Chế độ làm mịn hướng dẫn | Lọc thông thấp / Lọc trung vị | |
| Tỷ lệ bánh răng điện tử | N / M; (M = 1 ~ 2147483647, N = 1 ~ 2147483647) | |
| Giới hạn mô-men xoắn | Giới hạn mô-men xoắn bên trong / Giới hạn mô-men xoắn tương tự | |
| Tiền bồi thường từ nguồn cấp dữ liệu | Tiếp tục nạp tốc độ / Nạp mômen xoắn | |
| Bù mô-men xoắn | Bù mô-men xoắn cố định / Bù mô-men xoắn tương tự / Tự động bù mô-men xoắn; |
|
| Chế độ điều chỉnh tốc độ | Kiểu nhập lệnh | Tần số xung / Tương tự / Tốc độ lập kế hoạch nội bộ |
| Phạm vi kiểm soát tốc độ | 1 ~ tốc độ tối đa | |
| Băng thông | 1kHz | |
| Giới hạn mô-men xoắn | Giới hạn mô-men xoắn bên trong / Giới hạn mô-men xoắn tương tự | |
| Chế độ làm mịn hướng dẫn | Lọc thông thấp / Lọc trung vị | |
| Tiền bồi thường từ nguồn cấp dữ liệu | Nạp mô-men xoắn đơn giản | |
| Bù mô-men xoắn | Bù mô-men xoắn cố định / Bù mô-men xoắn tương tự / Tự động bù mô-men xoắn; |
|
| Chế độ kiểm soát mô-men xoắn | Kiểu nhập lệnh | Tham chiếu mô-men xoắn bên trong / Mô-men xoắn điều khiển tương tự |
| Bù mô-men xoắn | Bù mô-men xoắn cố định / Bù mô-men xoắn tương tự / Tự động bù mô-men xoắn; |
|
| Tốc độ giới hạn | Giới hạn tốc độ nội bộ / Giới hạn tốc độ tương tự | |
Bảng điều khiển có 5 nút và 5 ống kỹ thuật số.
Các chức năng chung của năm nút được trình bày trong bảng dưới đây.
| Tên khóa | Chức năng chính |
| Cách thức | chuyển đổi chế độ, trở về menu trước |
| ▲ (thêm) | tăng giá trị bit nhấp nháy của ống kỹ thuật số LED |
| ▼ (tháng mười hai) | Giảm giá trị chữ số nhấp nháy của ống kỹ thuật số LED |
| ◄◄(sự thay đổi) | Di chuyển ống đèn LED nhấp nháy sang trái;kiểm tra giá trị cao của dữ liệu dài hơn 5 bit;Đặt lại lỗi; thực hiện chức năng Fn |
| ĐẶT | đọc / ghi giá trị tham số |
Động cơ Servo:
Cài đặt:
● Cài đặt trình điều khiển trên nền khô và chắc chắn.Duy trì hệ thống thông gió tốt và
tản nhiệt trong quá trình lắp đặt và duy trì tiếp đất tốt.
● Vui lòng cài đặt theo hướng chỉ định để tránh sự cố.
● Khi cài đặt, vui lòng đảm bảo rằng trình điều khiển servo được giữ ở mức đã chỉ định
khoảng cách với bề mặt bên trong của tủ và các máy khác, nếu không có thể gây cháy hoặc hỏng hóc.
| Cài đặt Môi trường Yêu cầu |
Áp suất không khí | 86 ~ 106kPa |
| Độ ẩm môi trường | 0 ~ 55 ℃ | |
| Nhiệt độ môi trường | 0 ~ 90% RH | |
| Đánh giá IP | IP20 | |
| Rung động | 0 ~ 4,9m / s ^ 2 |
Đóng hàng và gửi hàng
| Chi tiết đóng gói của Servo Drive | |||||
| Các sản phẩm | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn.Kích thước | 280 * 208 * 78 | 280 * 208 * 112 | 375 * 290 * 155 | 440 * 296 * 288 | 510 * 305 * 325 |
| Chi tiết đóng gói của Bộ điều khiển chuyển động | |||||
| Các sản phẩm | Chuyển động VA | Mở rộng VA | VE Motion | Mở rộng VE (32) | Mở rộng VE (76) |
| Ctn.Kích thước | 176 * 165 * 78 | 127 * 75 * 70 | 144 * 128 * 69 | 176 * 164 * 78 | 316 * 164 * 78 |
Thời gian giao hàng
| Số lượng | 1-5 bộ dụng cụ | 50-100 bộ dụng cụ | 200-500 bộ dụng cụ |
| Thời gian giao hàng | Trong vòng 3 ngày | 5-10 ngày | 15-25 ngày |
1. Đối với đơn đặt hàng nhỏ, chúng tôi luôn có thể giao hàng trong vòng 1 tuần.
2. Sản phẩm của chúng tôi có thể được shippied qua đường hàng không, đường bộ hoặc đường biển.
Phụ kiện
| Tên phụ kiện | Hình ảnh | ||
| Phụ tùng Satandard | Thiết bị đầu cuối nguồn | |
Thích ứng với ổ cấu trúc E1, E2 |
| Đầu cắm bộ mã hóa Cn3 | Giắc mã hóa ở phía trình điều khiển | ||
| Phích cắm đầu cuối điều khiển Cn4 | Thiết bị đầu cuối tín hiệu đầu vào / đầu ra, hệ thống đấu dây của người dùng | ||
| Đường kết nối bộ mã hóa | Chiều dài cáp tiêu chuẩn là 3, 5, 8, 10, 13, 15 mét, tùy theo khách hàng nhu cầu Cung cấp trình kết nối độc lập |
||
| Đường dây điện | Chiều dài cáp tiêu chuẩn là 3, 5, 8, 10, 13, 15 mét, tùy theo khách hàng nhu cầu Cung cấp trình kết nối độc lập |
||
| Dòng giám sát ổ đĩa | Kết nối và điều chỉnh phần mềm để giám sát từ xa và cập nhật chương trình cơ sở | ||
| Mua phụ tùng | Cáp chuyển đổi USB sang RS232 | Nếu cần, tự mua | |
| Đường truyền thông Ethernet | Nếu cần, tự mua |
Chứng chỉ CE
1. CE (Tiêu chuẩn An toàn của EU);
2. IEC / EN61800-5-1: 2007 (Yêu cầu an toàn về điện, nhiệt và năng lượng trong Phần 5-1 của
hệ thống lái điện biến tốc), tương ứng với tiêu chuẩn quốc gia GB12668.501-2013;
3, IEC / EN61800-3: 2004 + A1 (hệ thống điều khiển điện điều khiển tốc độ tương thích điện từ phần 3
tiêu chuẩn và các phương pháp thử cụ thể của nó), tương ứng với tiêu chuẩn quốc gia GB12668.3-2012.
