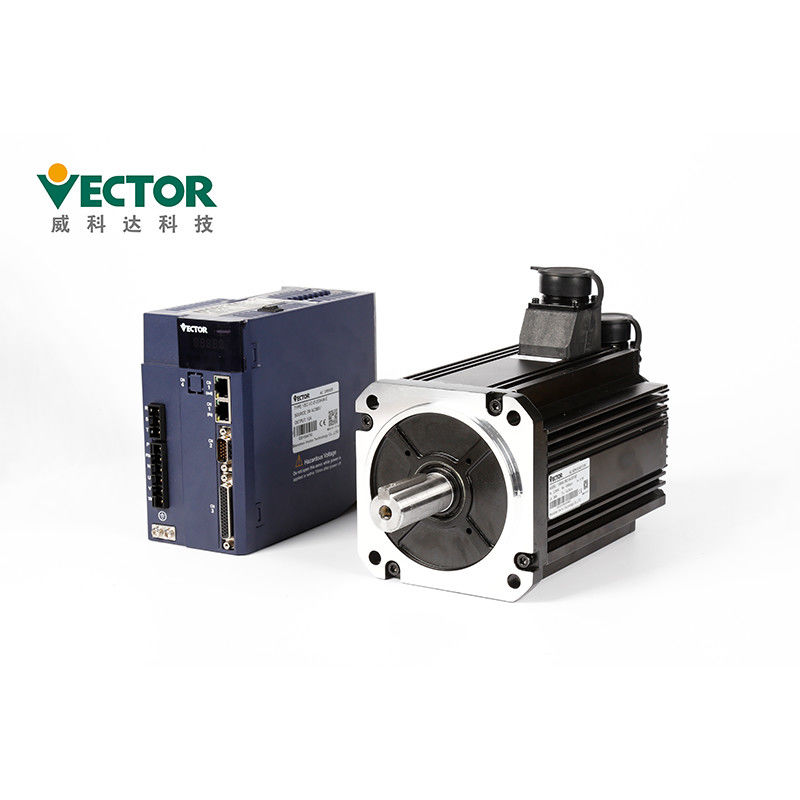

Hệ thống Servo vòng kín ba pha 1500 vòng / phút cho máy in phẳng UV
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Vector |
| Chứng nhận: | CE |
| Số mô hình: | VEC-VC-01233HC-ME / 180MB-00315A33F-MF2 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | To Be Discussed |
| chi tiết đóng gói: | 375 * 290 * 155mm, 280 * 208 * 112mm |
| Thời gian giao hàng: | 5-8 NGÀY LÀM VIỆC |
| Điều khoản thanh toán: | L / C, T / T, Western Union |
| Khả năng cung cấp: | 500-1000 bộ dụng cụ / tháng |
|
Thông tin chi tiết |
|||
| Giai đoạn: | Ba pha | Vôn: | 380V |
|---|---|---|---|
| Mô hình: | VEC-VC-01233HC-ME / 180MB-00315A33F-MF2 | Sử dụng: | Máy in phẳng UV |
| Certifictaes: | CE | Mã hoá: | Bộ mã hóa tuyệt đối 17/23 bit |
| Giao thức truyền thông: | Modbus / CANopen / EtherCAT | Quyền lực: | 3KW |
| Điểm nổi bật: | Hệ thống Servo vòng kín 3kw 1500 vòng / phút,Hệ thống Servo vòng kín 1500 vòng / phút,Máy in UV Trình điều khiển động cơ bước vòng kín |
||
Mô tả sản phẩm
3kw 1500 vòng / phút Động cơ bước Servo ba pha khép kín cho máy in phẳng UV
Ổ đĩa động cơ bước Servo vòng kín
Nguồn AC 3KW
Ba pha 380V
Modbus / CanOpen / EtherCAT
Vị trí / Tốc độ / Chế độ điều khiển mô-men xoắn
Bộ mã hóa tuyệt đối 17 / 23bit Tamagawa;
Tính năng sản phẩm
| tên sản phẩm | Ổ đĩa động cơ bước Servo vòng kín |
| Thương hiệu | Véc tơ |
| Mẫu số | VEC-VC-01233HC-ME / 180MB-00315A33F-MF2 |
| Power4 | 3KW |
| Vôn | 380V |
| Giai đoạn | Ba giai đoạn |
| Đánh giá hiện tại | 12A |
| Giao thức truyền thông | Modbus / CANopen / EtherCAT |
| Mã hoá | Bộ mã hóa tuyệt đối Tamagawa 17/23 bit |
Bảng điều khiển có 8 nút và 5 ống kỹ thuật số.
Chỉ có 5 trong số 8 nút có thể được sử dụng, và 3 nút còn lại dành riêng.
Các chức năng chung của năm nút được trình bày trong bảng dưới đây.
| Tên khóa | Chức năng chính |
| PAR / ALM | chuyển đổi chế độ, trở về menu trước |
| ▲ (thêm) | tăng giá trị bit nhấp nháy của ống kỹ thuật số LED |
| ▼ (tháng mười hai) | Giảm giá trị chữ số nhấp nháy của ống kỹ thuật số LED |
| DỪNG / RST | Di chuyển ống đèn LED nhấp nháy sang trái;kiểm tra giá trị cao của dữ liệu dài hơn 5 bit;Đặt lại lỗi; thực hiện chức năng Fn |
| RD / WT | đọc / ghi giá trị tham số; nhập trang fn |

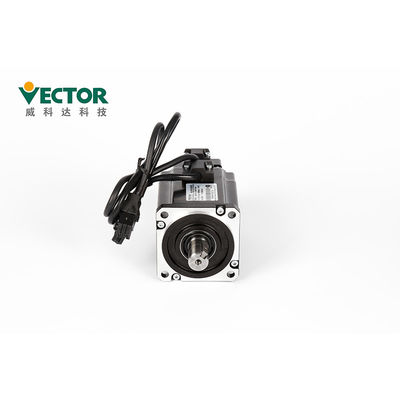

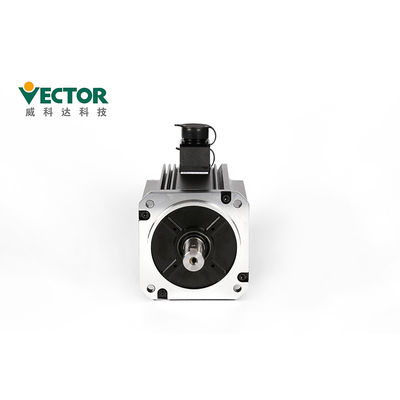

Động cơ Servo:
Cài đặt:
● Cài đặt trình điều khiển trên nền khô và chắc chắn.Duy trì hệ thống thông gió tốt và
tản nhiệt trong quá trình lắp đặt và duy trì tiếp đất tốt.
● Vui lòng cài đặt theo hướng chỉ định để tránh sự cố.
● Khi cài đặt, vui lòng đảm bảo rằng trình điều khiển servo được giữ ở mức đã chỉ định
khoảng cách với bề mặt bên trong của tủ và các máy khác, nếu không có thể gây cháy hoặc hỏng hóc.
● Khi lắp đặt, không chặn các cổng hút và xả, và không để các vật lạ bên trong
sản phẩm nhập vào, nếu không nó có thể gây ra sự cố hoặc cháy do sự lão hóa của các bộ phận bên trong.
● Không đặt vật nặng lên hoặc dưới sản phẩm này vì có thể gây thương tích.
● Vui lòng cài đặt trong môi trường sau:
1. nơi không có ánh sáng mặt trời trực tiếp;
2.Các vị trí có nhiệt độ môi trường trong khoảng từ 0 ° C đến 55 ° C;
3.Độ ẩm tương đối trong khoảng 0% đến 95%, và không ngưng tụ;
4. vị trí không có giọt nước, hơi, bụi và bụi dầu;
5. Vị trí không có thiết bị nhiệt cao;
6. các vị trí khí và chất lỏng không ăn mòn, dễ cháy;
7. không dễ dàng để bắn nước, dầu và thuốc;
8. nơi không tiếp xúc với bức xạ phóng xạ;
9. Nơi chắc chắn và không rung động;
10. Vị trí không có nhiễu điện từ.
| Cài đặt Môi trường Yêu cầu |
Áp suất không khí | 86 ~ 106kPa |
| Độ ẩm môi trường | 0 ~ 55 ℃ | |
| Nhiệt độ môi trường | 0 ~ 90% RH | |
| Đánh giá IP | IP20 | |
| Rung động | 0 ~ 4,9m / s ^ 2 |
Đóng hàng và gửi hàng
| Chi tiết đóng gói của Servo Drive | |||||
| Các sản phẩm | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn.Kích thước | 280 * 208 * 78 | 280 * 208 * 112 | 375 * 290 * 155 | 440 * 296 * 288 | 510 * 305 * 325 |
| Chi tiết đóng gói của Bộ điều khiển chuyển động | |||||
| Các sản phẩm | Chuyển động VA | Mở rộng VA | VE Motion | Mở rộng VE (32) | Mở rộng VE (76) |
| Ctn.Kích thước | 176 * 165 * 78 | 127 * 75 * 70 | 144 * 128 * 69 | 176 * 164 * 78 | 316 * 164 * 78 |
Thời gian giao hàng
| Số lượng | 1-5 bộ dụng cụ | 50-100 bộ dụng cụ | 200-500 bộ dụng cụ |
| Thời gian giao hàng | Trong vòng 3 ngày | 5-10 ngày | 15-25 ngày |
1. Đối với đơn đặt hàng nhỏ, chúng tôi luôn có thể giao hàng trong vòng 1 tuần.
2. Sản phẩm của chúng tôi có thể được shippied qua đường hàng không, đường bộ hoặc đường biển.
Phụ kiện
| Tên phụ kiện | Hình ảnh | ||
| Phụ tùng Satandard | Thiết bị đầu cuối nguồn | |
Thích ứng với ổ cấu trúc E1, E2 |
| Đầu cắm bộ mã hóa Cn3 | Giắc mã hóa ở phía trình điều khiển | ||
| Phích cắm đầu cuối điều khiển Cn4 | Thiết bị đầu cuối tín hiệu đầu vào / đầu ra, hệ thống đấu dây của người dùng | ||
| Đường kết nối bộ mã hóa | Chiều dài cáp tiêu chuẩn là 3, 5, 8, 10, 13, 15 mét, tùy theo khách hàng nhu cầu Cung cấp trình kết nối độc lập |
||
| Đường dây điện | Chiều dài cáp tiêu chuẩn là 3, 5, 8, 10, 13, 15 mét, tùy theo khách hàng nhu cầu Cung cấp trình kết nối độc lập |
||
| Dòng giám sát ổ đĩa | Kết nối và điều chỉnh phần mềm để giám sát từ xa và cập nhật chương trình cơ sở | ||
| Mua phụ tùng | Cáp chuyển đổi USB sang RS232 | Nếu cần, tự mua | |
| Đường truyền thông Ethernet | Nếu cần, tự mua |
Chứng chỉ CE
1. CE (Tiêu chuẩn An toàn của EU);
2. IEC / EN61800-5-1: 2007 (Yêu cầu an toàn về điện, nhiệt và năng lượng trong Phần 5-1 của
hệ thống lái điện biến tốc), tương ứng với tiêu chuẩn quốc gia GB12668.501-2013;
3, IEC / EN61800-3: 2004 + A1 (hệ thống điều khiển điện điều khiển tốc độ tương thích điện từ phần 3
tiêu chuẩn và các phương pháp thử cụ thể của nó), tương ứng với tiêu chuẩn quốc gia GB12668.3-2012.
