Pulse Master Station Bộ điều khiển chuyển động DC24V 8 trục Bộ điều khiển chuyển động Ethernet
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Vector |
| Chứng nhận: | CE |
| Số mô hình: | VEC-VA-SP-008-A |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | To Be Discussed |
| chi tiết đóng gói: | 176 * 165 * 78mm |
| Thời gian giao hàng: | 3-5 ngày làm việc |
| Điều khoản thanh toán: | L / C, T / T, Western Union |
| Khả năng cung cấp: | 500-1000 bộ dụng cụ / tháng |
|
Thông tin chi tiết |
|||
| Công cụ lập trình: | MULTIPROG | Ngôn ngữ: | Tiêu chuẩn IEC61131-3 |
|---|---|---|---|
| Trục: | 8 trục | Certifictaes: | CE & Rohs |
| Chế độ điều khiển: | Xung | Tôi / O: | 16 DI + 8 DO |
| Điểm nổi bật: | Bộ điều khiển chuyển động DC24V Ethernet 8 trục,Bộ điều khiển chuyển động DC24V 8 trục,Bộ điều khiển chuyển động Ethernet DC24V |
||
Mô tả sản phẩm

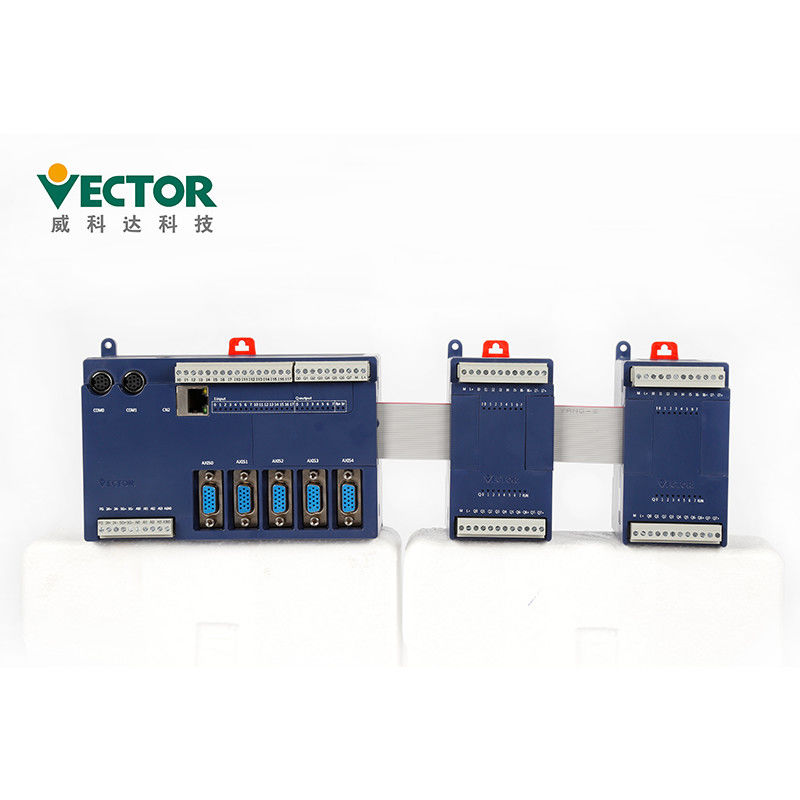

Điều khiển chuyển động 8 trục Pulse Master Station Hỗ trợ Ethernet và 16 DI 8 DO
Bộ điều khiển chuyển động dòng VA sử dụng công cụ lập trình MULTIPROG và hỗ trợ 5 lập trình
ngôn ngữ của tiêu chuẩn quốc tế IEC61131-3, giúp các lập trình viên ứng dụng dễ dàng tiếp cận
đã bắt đầu.Bộ điều khiển chuyển động này hỗ trợ ba loại giao diện: xung, tương tự và CanOpen cho chuyển động
Bộ điều khiển chuyển động dòng VA có 5 giao diện phần cứng trục servo,
Tính năng sản phẩm
| Các sản phẩm | Bộ điều khiển chuyển động trục 8 Pulse Master Station |
| Thương hiệu | Véc tơ |
| Mẫu số | VEC-VA-SP-008-A |
| Trục | 8 trục |
| Công cụ sơ sinh | MULTIPROG |
| Ngôn ngữ lập trình | IEC61131-3 |
| Đơn vị mở rộng | IO Mở rộng, Kỹ thuật số, Tương tự, Cặp nhiệt điện PT100, Trọng lượng |
| Giao thức truyền thông | Xung |
Nhờ giao diện người-máy tuyệt vời MULTIPROG, chỉ cần một vài bước đơn giản để tạo một dự án.
Phần này mô tả cách cài đặt phần mềm MULTIPROG mô tả, tất cả các giao diện phần mềm
đến cấu hình sử dụng cuối MULTIPROG được giới thiệu.
Cài đặt và khởi động phần mềm MULTIPROG
1) Giải nén tệp cài đặt của MULTIPROG."X" và "Y" trong tên thư mục là số.Sau
giải nén, một tệp có tên "MULTIPROGX.XXBuiIdYYY" sẽ được tạo, cho biết số phiên bản
của gói cài đặt.Mở thư mục sẽ xuất hiện như hình
2) Nhấp đúp để mở "双击 我 自动 安装" như hình minh họa
3) Trong hộp thoại bật lên, chọn "I accpet .........." như được hiển thị.
4) Chọn đường dẫn cài đặt, người dùng có thể chọn, tại đây chọn mặc định, bấm "Tiếp theo" như hình
5) Nhấp vào Cài đặt, sau đó đợi quá trình cài đặt hoàn tất, quá trình cài đặt có thể mất
một thời gian, như được hiển thị.
6) Nhấp vào "Hoàn tất" để hoàn tất cài đặt phần mềm lập trình MULTIPROG như hình.
7) Nhấp đúp vào biểu tượng để bắt đầu MULTIPROG.Nếu biểu tượng không xuất hiện trên màn hình của bạn, bạn cũng có thể
sử dụng chương trình "Start Menu" à "" à "PHOENIX CONTACT Software" à "MULTIPROG 5.51 Express" để khởi động.
MULTIPROG hỗ trợ năm ngôn ngữ lập trình IL, ST, FBD, LD, SFC, của
IL và ST thuộc về ngôn ngữ lập trình văn bản, FBD, LDA và SFC thuộc về đồ họa
ngôn ngữ lập trình.Một chương trình với các chức năng độc lập được chia thành phần mã và phần dữ liệu
phần.Mã được viết bằng một hoặc một số ngôn ngữ IL, ST, FBD, LD, SFC và dữ liệu là
khai báo theo thứ tự công việc biến.Chương này mô tả cách khai báo biến và cách
lập trình chúng bằng năm ngôn ngữ lập trình này.
〖1〗 IL là tên viết tắt của Danh sách hướng dẫn;
〖2〗 ST là viết tắt của văn bản có cấu trúc Structured Text;
〖3〗 FBD là từ viết tắt của biểu đồ chức năng Function Block Diagram;
〖4〗 LD là chữ viết tắt của sơ đồ bậc thang Ladder Diagram;
〖5〗 SFC là SequentialFunction Chart là từ viết tắt của biểu đồ chức năng tuần tự;
Trong một ngôn ngữ lập trình giống như đồ họa, các chương trình được quét từ trên xuống dưới và sang trái
qua phải.Trong ngôn ngữ lập trình dựa trên văn bản, các chương trình được quét từ trên xuống dưới.
Trình bày giao diện lập trình MULTIPROG
Sau khi mở MULTIPROG, bạn có thể thấy rằng nó chỉ có một ranh giới chính.Theo chức năng,
nó được chia thành các khu vực khác nhau, như được hiển thị.
Mô hình lập trình với tiêu chuẩn IEC61131-3
1) Phần mềm lập trình MULTIPROG được sử dụng bởi bộ điều khiển chuyển động VA có ngôn ngữ lập trình
và cấu trúc chương trình phù hợp với hệ thống lập trình IEC 61131-3.Trong IEC 61131-3,
việc thành lập các chương trình và dự án được thực hiện trong Đơn vị Tổ chức Chương trình (POU).POU đơn vị bao gồm
gồm ba phần: CHƯƠNG TRÌNH, FUNCTIONBLOCK và FUNCTION.Nó thay thế năm khối chức năng OB, PB, DB,
SB và FB của ngôn ngữ lập trình PLC truyền thống.Hiệu quả hơn và ngắn gọn hơn như được hiển thị.
2) Mô hình phần mềm lập trình IEC 61131-3 được biểu diễn bằng cấu trúc phân cấp, như hình dưới đây, phần mềm
mô hình mô tả mối quan hệ giữa các phần khác nhau, bao gồm cấu hình, tài nguyên, tác vụ, chương trình
đơn vị tổ chức, các biến toàn cục, cấu hình I / O, v.v.Quá trình lập trình có thể lập trình một chương trình phức tạp,
hoặc được chia thành một số mô-đun nhỏ cũng có thể đồng thời downloaDA nhiều chương trình riêng biệt, đang chạy,
hoặc chương trình thành nhiều nhiệm vụ để thực hiện, cải thiện tính hiệu quả của mô-đun và quy trình hoạt động như được hiển thị.
Đơn vị mở rộng
Mô-đun mở rộng IO chủ của bộ điều khiển chuyển động Vikeda chủ yếu có 8IO, 16I và 16O.8IO có nghĩa là
module mở rộng có 8 cổng đầu vào kỹ thuật số và 8 cổng đầu ra kỹ thuật số (đầu ra loại bóng bán dẫn);16 tôi có nghĩa là
mô-đun mở rộng có 8 cổng đầu vào kỹ thuật số và 8 cổng đầu ra kỹ thuật số (đầu ra bóng bán dẫn).16 cổng DI;16O
có nghĩa là mô-đun mở rộng có 16 cổng DO (đầu ra bóng bán dẫn);trong số đó, DI và DO có thể được chọn
thông qua jumper trên máy chủ điều khiển chuyển động để chọn loại NPN và PNP
Nhiệt độ của môi trường nơi sản phẩm này được sử dụng là -10 ° C đến + 40 ° C.Để làm việc lâu dài,
khuyến nghị rằng nhiệt độ môi trường xung quanh dưới + 40 ° C.Nếu nhiệt độ môi trường vượt quá
+ 40 ° C, vui lòng đặt nó ở nơi thông gió tốt để đảm bảo độ tin cậy của sản phẩm.Nếu sản phẩm này được cài đặt trong
hộp phân phối, kích thước và điều kiện thông gió của hộp phân phối phải sao cho tất cả các bên trong
các thiết bị điện tử không có nguy cơ bị quá nhiệt và cần chú ý đến việc
sự rung động của máy sẽ ảnh hưởng đến các thiết bị điện tử của hộp phân phối.Ngoài ra,
điều kiện sử dụng bao gồm những điều sau:
⑴ Nơi không có thiết bị sưởi ấm cao;
⑵ Nơi không có giọt nước, hơi nước, bụi và bụi dầu;
⑶ Nơi không có khí hoặc chất lỏng ăn mòn, dễ cháy;
⑷ Những nơi không có bụi và các hạt kim loại trôi nổi;
⑸ Nơi chắc chắn và không rung động;
⑹ Nơi không bị nhiễu sóng điện từ.
| Người mẫu | Hàm số |

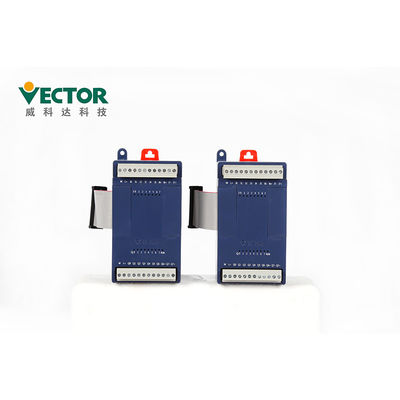

| VEC-VA-EX-8IO | Đầu vào kỹ thuật số 8 kênh, mô-đun đầu ra kỹ thuật số 8 kênh;loại đầu ra là đầu ra bóng bán dẫn |
| VEC-VA-EX-16I | 16 mô-đun đầu vào kỹ thuật số |
| VEC-VA-EX-16O | 16 mô-đun đầu ra kỹ thuật số;loại đầu ra là đầu ra bóng bán dẫn |
| VEC-VA-EX-4XA-B | 4 kênh đầu vào AD, 4 kênh mô-đun đầu ra DA;độ phân giải là 12bit, đầu vào AD có thể được cấu hình thành 0 ~ 5V, 0 ~ 10V, ± 10V và 0 ~ 20mA thông qua phần mềm, đầu ra DA có thể được cấu hình thành 0 ~ 5V, 0 ~ 10V, ± 10V |
| VEC-VA-EX-4PT-B | Mô-đun đầu vào PT100 4 chiều ba dây;phạm vi nhiệt độ -200 ~ + 600 ℃, ổ nguồn dòng điện không đổi 1mA, độ chính xác đo 0,1 ℃ |
| VEC-VA-EX-4TC-B | Mô-đun đầu vào cặp nhiệt điện 4 kênh;hỗ trợ lên đến 8 loại cặp nhiệt điện, phát hiện cặp đôi bị hỏng, độ chính xác đo 0,1 ℃ |
| VEC-VA-EX-2WT-B | Mô-đun cân 2 kênh;nhiều giá trị tính năng là tùy chọn, lấy mẫu độ phân giải cao 24 bit |
Đóng hàng và gửi hàng
| Chi tiết đóng gói của Bộ điều khiển chuyển động | |||||
| Các sản phẩm | Chuyển động VA | Mở rộng VA | VE Motion | Mở rộng VE (32) | Mở rộng VE (76) |
| Ctn.Kích thước | 176 * 165 * 78 | 127 * 75 * 70 | 144 * 128 * 69 | 176 * 164 * 78 | 316 * 164 * 78 |
Thời gian giao hàng
| Số lượng | 1-5 bộ dụng cụ | 50-100 bộ dụng cụ | 200-500 bộ dụng cụ |
| Thời gian giao hàng | Trong vòng 3 ngày | 5-10 ngày | 15-25 ngày |
1. Đối với đơn đặt hàng nhỏ, chúng tôi luôn có thể giao hàng trong vòng 1 tuần.
2. Sản phẩm của chúng tôi có thể được shippied qua đường hàng không, đường bộ hoặc đường biển.
Chứng chỉ CE & ROHS
