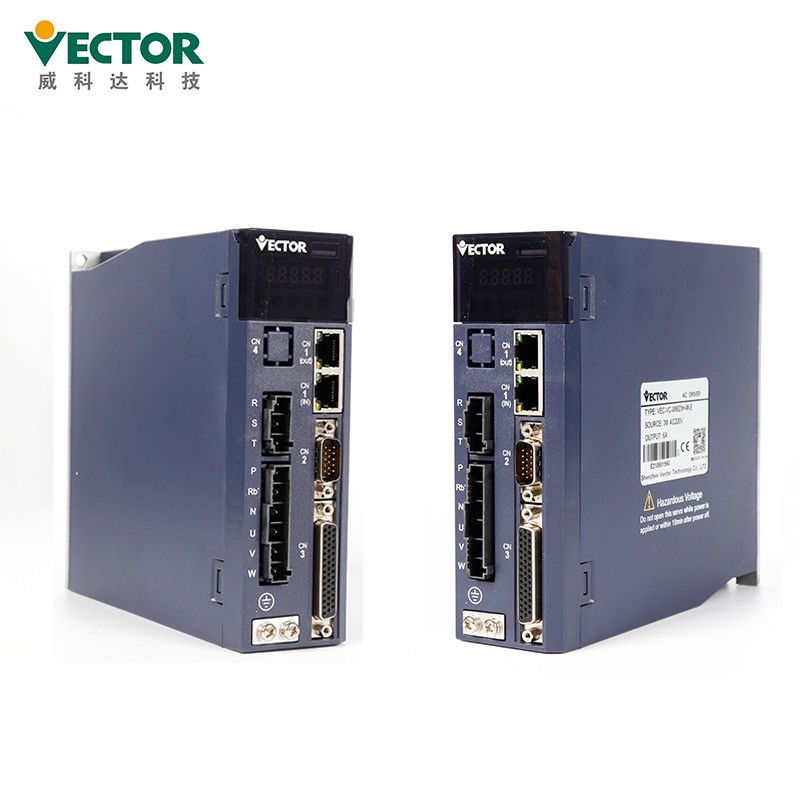

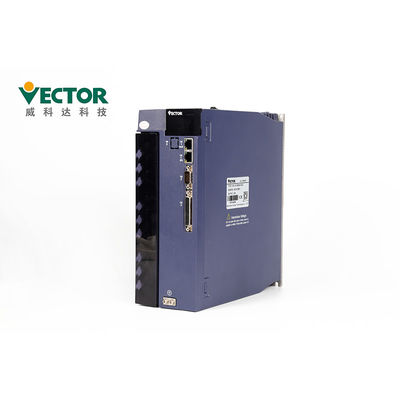

Bộ truyền động Servo CNC 5.5kw 380V với chế độ điều khiển mô-men xoắn tốc độ vị trí

Mô tả sản phẩm

5.5kw 380V Dễ dàng vận hành Ổ đĩa Servo động cơ Servo cho Máy công cụ CNC

Ổ đĩa Servo cho Máy công cụ CNC
Nguồn AC 5.5KW
Ba pha 380V
Modbus / CanOpen / EtherCAT
Vị trí / Tốc độ / Chế độ điều khiển mô-men xoắn
Bộ mã hóa tuyệt đối 17/23 / 24bit;

Mô tả sản phẩm

Các Biện pháp Phòng ngừa Cài đặt

● Cài đặt trình điều khiển trên nền khô và chắc chắn.Duy trì hệ thống thông gió tốt và

tản nhiệt trong quá trình lắp đặt và duy trì tiếp đất tốt.

● Vui lòng cài đặt theo hướng chỉ định để tránh sự cố.

● Khi cài đặt, hãy đảm bảo rằng trình điều khiển servo được giữ ở một khoảng cách xác định so với bên trong

bề mặt của tủ và các máy khác, nếu không có thể gây cháy hoặc hỏng hóc.

● Khi lắp đặt, không chặn các cổng hút và cổng xả, không để các vật lạ bên trong

sản phẩm nhập vào, nếu không nó có thể gây ra sự cố hoặc cháy do các bộ phận bên trong bị lão hóa.

● Không đặt vật nặng lên hoặc dưới sản phẩm này vì có thể gây thương tích.

● Vui lòng cài đặt trong môi trường sau:

1. nơi không có ánh sáng mặt trời trực tiếp;

2. Vị trí có nhiệt độ môi trường trong khoảng 0 ° C đến 55 ° C;

3.Độ ẩm tương đối trong khoảng 0% đến 95%, và không ngưng tụ;

4. vị trí không có giọt nước, hơi, bụi và bụi dầu;

5. Vị trí không có thiết bị nhiệt cao;

6. các vị trí khí và chất lỏng không ăn mòn, dễ cháy;

7. không dễ dàng để bắn nước, dầu và thuốc;

8. nơi không tiếp xúc với bức xạ phóng xạ;

9. Nơi chắc chắn và không rung động;

10. Vị trí không có nhiễu điện từ.

Các biện pháp phòng ngừa khi vận hành

● trong quá trình vận hành thử nghiệm, để ngăn ngừa tai nạn, vui lòng kiểm tra động cơ servo không tải

(không kết nối với trục lái xe), nếu không có thể gây thương tích.

● khi bắt đầu vận hành trên máy hỗ trợ, hãy đặt các thông số người dùng phù hợp với máy

trước.Nếu bạn bắt đầu hoạt động mà không cài đặt thông số, nó có thể gây ra mất mát hoặc trục trặc cơ học.

● để tránh tai nạn, hãy lắp một công tắc hành trình hoặc một nút chặn ở cuối bộ phận chuyển động của máy,

nếu không nó sẽ gây ra hư hỏng cơ học hoặc thương tích.

● không thực hiện các thay đổi quá lớn đối với cài đặt thông số, vì điều này có thể dẫn đến hoạt động không ổn định,

hư hỏng cơ học hoặc chấn thương.

● khi bật nguồn hoặc nguồn điện bị ngắt, tản nhiệt của trình điều khiển servo, bên ngoài

điện trở phanh, động cơ, vv có thể ở trạng thái nhiệt độ cao.Không chạm vào nó, nếu không nó có thể gây bỏng.

● khi sử dụng động cơ servo trên trục thẳng đứng, hãy đặt thiết bị an toàn để ngăn sản phẩm gia công rơi xuống dưới

báo động, di chuyển quá mức, v.v. Ngoài ra, vui lòng thực hiện cài đặt dừng khóa servo khi xảy ra di chuyển quá mức,

nếu không sản phẩm có thể rơi vào tình trạng di chuyển quá mức.

● không nhập phạm vi hoạt động của máy trong khi vận hành, nếu không sẽ gây thương tích.

● không chạm vào động cơ servo hoặc bộ phận chuyển động của máy trong khi

hoạt động, nếu không nó sẽ gây ra thương tích.

● vui lòng thiết lập hệ thống an toàn để đảm bảo an toàn ngay cả trong trường hợp đứt đường dây tín hiệu.Ví dụ,

khi tín hiệu công tắc hành trình tích cực (P-OT) và công tắc hành trình âm (N-OT) bị ngắt kết nối

tại nhà máy, chúng hoạt động an toàn.

● đảm bảo đặt trạng thái TẮT servo khi tắt nguồn.

● không bật / tắt nguồn thường xuyên.Sau khi hoạt động thực tế bắt đầu, khoảng thời gian BẬT / TẮT nguồn sẽ

hơn 1 giờ, nếu không các thành phần bên trong bộ servo sẽ bị lão hóa sớm.

● khi báo động xảy ra, hãy đặt lại báo động sau khi loại bỏ nguyên nhân và đảm bảo

an toàn, và khởi động lại hoạt động, nếu không có thể gây thương tích.

● không sử dụng phanh của động cơ phanh để phanh bình thường, nếu không có thể gây ra sự cố.

Phụ kiện:

	Tên phụ kiện	Hình ảnh
Phụ tùng Satandard	Thiết bị đầu cuối nguồn		Thích ứng với ổ cấu trúc E1, E2
	Đầu cắm bộ mã hóa Cn3		Giắc mã hóa ở phía trình điều khiển
	Phích cắm đầu cuối điều khiển Cn4		Thiết bị đầu cuối tín hiệu đầu vào / đầu ra, dây người dùng
	Đường kết nối bộ mã hóa		Chiều dài cáp tiêu chuẩn là 3, 5, 8, 10, 13, 15 mét, tùy theo khách hàng nhu cầu Cung cấp trình kết nối độc lập
	Đường dây điện		Chiều dài cáp tiêu chuẩn là 3, 5, 8, 10, 13, 15 mét, tùy theo khách hàng nhu cầu Cung cấp trình kết nối độc lập
	Dòng giám sát ổ đĩa		Kết nối và điều chỉnh phần mềm để giám sát từ xa và cập nhật chương trình cơ sở
Mua phụ tùng	Cáp chuyển đổi USB sang RS232		Nếu cần, tự mua
	Đường giao tiếp Ethernet		Nếu cần, tự mua

Chứng chỉ
1. CE (Tiêu chuẩn An toàn của EU);
2. IEC / EN61800-5-1: 2007 (Yêu cầu an toàn về điện, nhiệt và năng lượng trong Phần 5-1 của
hệ thống lái điện biến tốc), tương ứng với tiêu chuẩn quốc gia GB12668.501-2013;
3, IEC / EN61800-3: 2004 + A1 (hệ thống điều khiển điện điều khiển tốc độ tương thích điện từ phần 3
tiêu chuẩn và các phương pháp thử cụ thể của nó), tương ứng với tiêu chuẩn quốc gia GB12668.3-2012.

Kiểm tra chất lượng:
Bốn lần thử nghiệm sản xuất
Hai lần trong 24 giờ
100% kiểm tra trước khi vận chuyển

Thời gian giao hàng và cách thức vận chuyển

1. Đối với đơn đặt hàng nhỏ, chúng tôi luôn có thể giao hàng trong vòng 1 tuần.
2. Sản phẩm của chúng tôi có thể được shippied qua đường hàng không, đường bộ hoặc đường biển.
