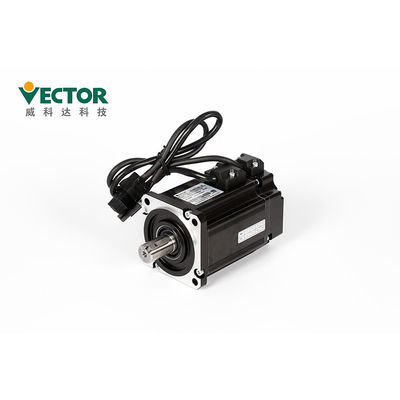

1500w 3000 vòng / phút Hệ thống Servo AC Loại Bus EtherCAT

Mô tả sản phẩm

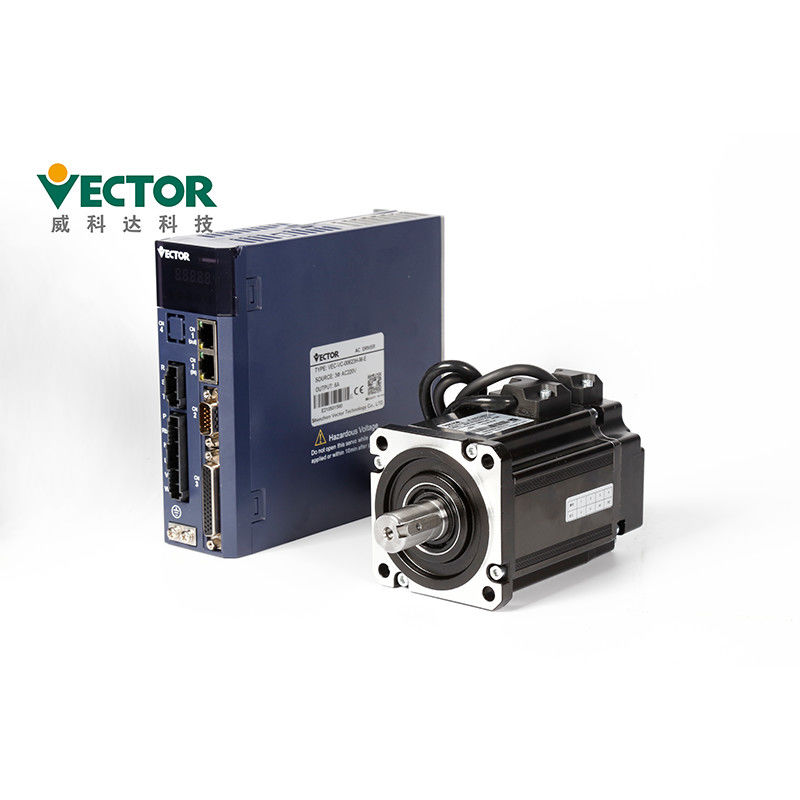

EtherCAT Loại Bus AC Servopack Trình điều khiển Servo 1500w và Động cơ Servo 3000 vòng / phút

Linh hoạt hơn, chính xác hơn

Truyền động Servo + Động cơ Servo

Bao điện 200W-110KW

Một pha / ba pha 220V / 380V

Modbus / CanOpen / EtherCAT

Vị trí, tốc độ và chế độ điều khiển mô-men xoắn

2500 dòng gia tăng + Bộ mã hóa hội trường;2500 dòng gia tăng;Bộ mã hóa tuyệt đối Tamagawa 17/23 bit;
Bộ mã hóa tuyệt đối 24 bit của Nikon

Mô tả sản phẩm

Mô tả Ổ đĩa Servo- Chi tiết về Ổ đĩa Servo, cách chọn kiểu ổ đĩa Servo và thực hiện cài đặt?

● Cài đặt trình điều khiển trên nền khô và chắc chắn.Duy trì hệ thống thông gió tốt và

tản nhiệt trong quá trình lắp đặt và duy trì tiếp đất tốt.

● Vui lòng cài đặt theo hướng chỉ định để tránh sự cố.

● Khi cài đặt, vui lòng đảm bảo rằng trình điều khiển servo được giữ ở mức đã chỉ định

khoảng cách với bề mặt bên trong của tủ và các máy khác, nếu không có thể gây cháy hoặc hỏng hóc.

● Khi lắp đặt, không chặn các cổng hút và xả, và không để các vật lạ bên trong

sản phẩm nhập vào, nếu không nó có thể gây ra sự cố hoặc cháy do sự lão hóa của các bộ phận bên trong.

● Không đặt vật nặng lên hoặc dưới sản phẩm này vì có thể gây thương tích.

● Vui lòng cài đặt trong môi trường sau:

1. nơi không có ánh sáng mặt trời trực tiếp;

2. Vị trí có nhiệt độ môi trường trong khoảng 0 ° C đến 55 ° C;

3.Độ ẩm tương đối trong khoảng 0% đến 95%, và không ngưng tụ;

4. vị trí không có giọt nước, hơi, bụi và bụi dầu;

5. Vị trí không có thiết bị nhiệt cao;

6. các vị trí khí và chất lỏng không ăn mòn, dễ cháy;

7. không dễ dàng để bắn nước, dầu và thuốc;

8. nơi không tiếp xúc với bức xạ phóng xạ;

9. Nơi chắc chắn và không rung động;

10. Vị trí không có nhiễu điện từ.

Các biện pháp phòng ngừa về hệ thống dây điện

● Khuyến cáo không sử dụng 220V một pha cho nguồn điện chính,

có thể gây hỏng tụ điện do thiếu pha.

● Không thay đổi hệ thống dây điện trong khi bật nguồn, nếu không có thể gây ra điện

sốc hoặc chấn thương.

● Vui lòng thực hiện đấu dây hoặc kiểm tra bởi kỹ thuật viên chuyên nghiệp, nếu không

có thể gây điện giật hoặc hỏng sản phẩm.

● Vui lòng xác nhận cẩn thận hệ thống dây điện và nguồn điện.Mạch đầu ra

có thể bị đoản mạch do lỗi dây dẫn hoặc áp dụng các điện áp khác nhau.Phanh không hoạt động

khi lỗi trên xảy ra, có thể dẫn đến hư hỏng cơ học hoặc thương tích cho người.

● Không kết nối cáp nguồn đầu vào với các đầu nối U, V và W của

lái xe.Nếu không, trình điều khiển servo sẽ bị hỏng.

● Khi đấu dây, không luồn cáp nguồn và cáp tín hiệu qua cùng một đường ống và không bó

Họ cùng nhau.Khoảng cách giữa hai vật phải hơn 30cm để tránh hiện tượng giao thoa.

● Đầu nối đất của trình điều khiển phải được nối đất để tránh rò rỉ và giảm nhiễu cho hệ thống,

và đường kính của dây nối đất phải bằng hoặc cao hơn đường cấp điện.

● Khi kết nối nguồn điện AC và nguồn điện DC với thiết bị servo, hãy kết nối với thiết bị được chỉ định

thiết bị đầu cuối.Nếu không làm như vậy có thể dẫn đến sự cố hoặc cháy.

● Đối với chiều dài dây, dòng đầu vào lệnh lên đến 3m và dòng mã hóa lên đến 20m.

● Sử dụng cáp xoắn đôi được bảo vệ cho cáp tín hiệu và cáp bộ mã hóa,

và nối đất tấm chắn bằng một đầu duy nhất.

● Các cực U, V, W của trình điều khiển và các cực U, V, W của động cơ phải được kết nối một

bởi một theo tên.Nếu nó được kết nối sai, động cơ không thể hoạt động bình thường.

● Các sản phẩm bus DC thông thường yêu cầu điện trở nhạy áp và hệ thống dây điện phải an toàn.

● Vui lòng kiểm tra nguồn sau khi tắt nguồn ít nhất 5 phút.Thậm chí nếu

nguồn điện bị tắt, điện áp cao có thể vẫn còn bên trong ổ đĩa servo.Do đó, không được chạm vào nguồn điện

trong vòng 5 phút sau khi tắt nguồn, nếu không có thể gây điện giật.

● Không BẬT / TẮT nguồn thường xuyên.Khi cần thiết

liên tục BẬT / TẮT nguồn, vui lòng điều khiển một lần hoặc ít hơn trong 1 phút.Kể từ khi phần cung cấp điện

của trình điều khiển servo có tụ điện, dòng điện sạc lớn (thời gian sạc 0,2 giây) chảy trong quá trình BẬT / TẮT

Nguồn cấp.Do đó, nếu nguồn được BẬT / TẮT thường xuyên, hiệu suất của các thành phần mạch chính

bên trong trình điều khiển servo sẽ bị xuống cấp.

● Không sử dụng nguồn điện khi các vít của khối thiết bị đầu cuối bị lỏng hoặc cáp bị

lỏng lẻo.Nếu không, nó có thể gây cháy.

● Thực hiện các biện pháp che chắn thích hợp ở những vị trí sau, nếu không

máy có thể bị hỏng:

1. Vị trí gây nhiễu do tĩnh điện;

2. Nơi sản sinh ra điện trường mạnh hoặc từ trường mạnh;

3. Các vị trí có thể có bức xạ bức xạ;

4. Nơi có dây điện gần đó.

Các biện pháp phòng ngừa khi vận hành

● trong hoạt động thử nghiệm, để ngăn ngừa tai nạn, vui lòng kiểm tra động cơ servo không tải (không được kết nối với

trục lái xe), nếu không có thể gây thương tích.

● khi bắt đầu vận hành trên máy hỗ trợ, hãy đặt trước các thông số người dùng phù hợp với máy.

Nếu bạn bắt đầu hoạt động mà không cài đặt thông số, nó có thể gây ra mất mát hoặc trục trặc cơ học.

● để tránh tai nạn, hãy lắp một công tắc hành trình hoặc một nút chặn ở cuối bộ phận chuyển động của máy, nếu không sẽ

gây ra hư hỏng hoặc thương tích cơ học.

● không thực hiện các thay đổi lớn đối với cài đặt thông số, vì điều này có thể dẫn đến

hoạt động không ổn định, hư hỏng cơ học hoặc chấn thương.

● khi nguồn được bật hoặc nguồn điện bị ngắt, bộ tản nhiệt của trình điều khiển servo, điện trở phanh bên ngoài,

động cơ, vv có thể ở trạng thái nhiệt độ cao.Không chạm vào nó, nếu không nó có thể gây bỏng.

● khi sử dụng động cơ servo trên trục thẳng đứng, hãy đặt thiết bị an toàn để ngăn không cho bộ phận gia công rơi vào tình trạng báo động,

Di chuyển quá mức, v.v. Ngoài ra, vui lòng thực hiện cài đặt dừng khóa servo khi xảy ra di chuyển quá mức, nếu không công việc

mảnh có thể rơi trong tình trạng di chuyển quá mức.

● không nhập phạm vi hoạt động của máy trong khi vận hành, nếu không sẽ gây thương tích.

● không chạm vào động cơ servo hoặc bộ phận chuyển động của máy trong khi

hoạt động, nếu không nó sẽ gây ra thương tích.

● vui lòng thiết lập hệ thống an toàn để đảm bảo an toàn ngay cả trong trường hợp có tín hiệu

đứt dòng.Ví dụ: khi công tắc hành trình tích cực (P-OT) và công tắc hành trình âm (N-OT) phát tín hiệu

được ngắt kết nối tại cài đặt nhà máy, chúng hoạt động an toàn.

● đảm bảo đặt trạng thái TẮT servo khi tắt nguồn.

● không bật / tắt nguồn thường xuyên.Sau khi hoạt động thực tế bắt đầu, khoảng thời gian BẬT / TẮT nguồn sẽ nhiều hơn

hơn 1 giờ, nếu không các thành phần bên trong thiết bị servo sẽ bị lão hóa sớm.

● khi báo động xảy ra, hãy đặt lại báo động sau khi loại bỏ nguyên nhân và đảm bảo

an toàn, và khởi động lại hoạt động, nếu không có thể gây thương tích.

● không sử dụng phanh của động cơ phanh để phanh bình thường, nếu không có thể

gây ra sự cố.

Phụ kiện:

	Tên phụ kiện	Hình ảnh
Phụ tùng Satandard	Thiết bị đầu cuối nguồn		Thích ứng với ổ cấu trúc E1, E2
	Đầu cắm bộ mã hóa Cn3		Giắc mã hóa ở phía trình điều khiển
	Phích cắm đầu cuối điều khiển Cn4		Thiết bị đầu cuối tín hiệu đầu vào / đầu ra, dây người dùng
	Đường kết nối bộ mã hóa		Chiều dài cáp tiêu chuẩn là 3, 5, 8, 10, 13, 15 mét, tùy theo khách hàng nhu cầu Cung cấp trình kết nối độc lập
	Đường dây điện		Chiều dài cáp tiêu chuẩn là 3, 5, 8, 10, 13, 15 mét, tùy theo khách hàng nhu cầu Cung cấp trình kết nối độc lập
	Dòng giám sát ổ đĩa		Kết nối và điều chỉnh phần mềm để giám sát từ xa và cập nhật chương trình cơ sở
Mua phụ tùng	Cáp chuyển đổi USB sang RS232		Nếu cần, tự mua
	Đường giao tiếp Ethernet		Nếu cần, tự mua

Chứng chỉ

1. CE (Tiêu chuẩn An toàn của EU);
2. IEC / EN61800-5-1: 2007 (Yêu cầu an toàn về điện, nhiệt và năng lượng trong Phần 5-1 của biến

hệ thống lái điện tốc độ), tương ứng với tiêu chuẩn quốc gia GB12668.501-2013;

3, IEC / EN61800-3: 2004 + A1 (tiêu chuẩn tương thích điện từ hệ thống điều khiển tốc độ phần 3

và các phương pháp thử cụ thể của nó), tương ứng với tiêu chuẩn quốc gia GB12668.3-2012.

Các câu hỏi khác:

Q1.Làm thế nào để chọn mô hình phù hợp?
A: Vui lòng xác nhận các yêu cầu của bạn về Công suất định mức, Dòng điện, Điện áp,

Mô-men xoắn và chọn mô hình phù hợp dựa trên danh sách mô hình của chúng tôi;

Quý 2.Làm thế nào để thiết lập hệ thống lập trình?
A: Ổ đĩa Servo của chúng tôi hỗ trợ các giao thức Truyền thông Toàn cầu: Modbus / CANopen / EtherCAT,

Vui lòng chỉ làm cho chương trình theo kinh nghiệm của bạn;

Q3.Phạm vi công suất về hệ thống servo của chúng tôi là gì?
A: Phạm vi Công suất của chúng tôi bao gồm 0,2-110KW, đạt được yêu cầu của bạn;

Q4.Giao diện phản hồi bộ mã hóa mà chúng tôi đang sử dụng là gì?
A: Chúng tôi có nhiều giao diện phản hồi của Bộ mã hóa, chẳng hạn như: bộ mã hóa tăng dần / tiết kiệm dây,

Bộ mã hóa tuyệt đối 17-bit / 23-bit / 24-bit, bộ mã hóa trình phân giải, v.v.
