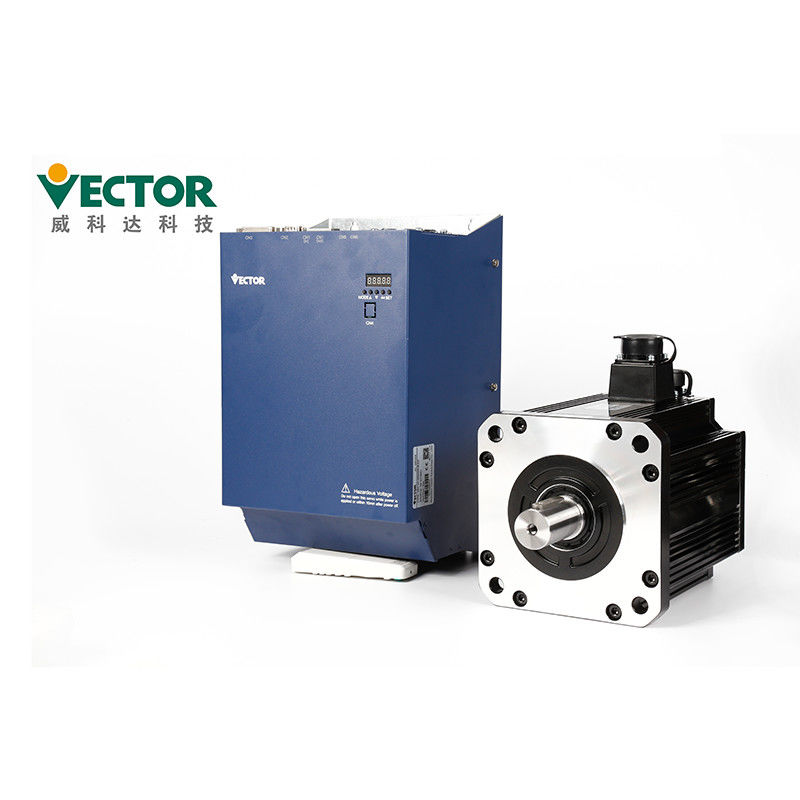

55kw Servopack vòng kín với bộ mã hóa sảnh tăng dần 2500 xung

Mô tả sản phẩm

55kw Servopack vòng kín với bộ mã hóa sảnh tăng dần 2500 xung

Servopacks

Phạm vi công suất Bao phủ 200W-110KW

Một pha / ba pha 220V / 380V

Modbus / CanOpen / EtherCAT

Mô tả sản phẩm

Mô tả Ổ đĩa Servo- Chi tiết về Ổ đĩa Servo, cách chọn kiểu ổ đĩa Servo và thực hiện cài đặt?

● Cài đặt trình điều khiển trên nền khô và chắc chắn.Duy trì hệ thống thông gió tốt và

tản nhiệt trong quá trình lắp đặt và duy trì tiếp đất tốt.

● Vui lòng cài đặt theo hướng đã chỉ định để tránh sự cố.

● Khi cài đặt, vui lòng đảm bảo rằng trình điều khiển servo được giữ ở mức đã chỉ định

khoảng cách với bề mặt bên trong của tủ và các máy khác, nếu không có thể gây cháy hoặc hỏng hóc.

● Khi lắp đặt, không chặn các cổng hút và xả, và không để các vật lạ bên trong

sản phẩm nhập vào, nếu không nó có thể gây ra trục trặc hoặc cháy do các bộ phận bên trong bị lão hóa.

● Không đặt vật nặng lên hoặc dưới sản phẩm này vì có thể gây thương tích.

● Vui lòng cài đặt trong môi trường sau:

1. nơi không có ánh sáng mặt trời trực tiếp;

2.Các vị trí có nhiệt độ môi trường trong khoảng từ 0 ° C đến 55 ° C;

3.Độ ẩm tương đối trong khoảng 0% đến 95%, và không ngưng tụ;

4. vị trí không có giọt nước, hơi, bụi và bụi dầu;

5. Vị trí không có thiết bị nhiệt cao;

6. các vị trí khí và chất lỏng không ăn mòn, dễ cháy;

7. không dễ dàng để bắn nước, dầu và thuốc;

8. nơi không tiếp xúc với bức xạ phóng xạ;

9. Nơi chắc chắn và không rung động;

10. Vị trí không có nhiễu điện từ.

Các biện pháp phòng ngừa về hệ thống dây điện

● Khuyến cáo không sử dụng 220V một pha cho nguồn điện chính,

có thể gây hỏng tụ điện do thiếu pha.

● Không thay đổi hệ thống dây điện trong khi bật nguồn, nếu không có thể gây ra điện

sốc hoặc chấn thương.

● Vui lòng thực hiện đấu dây hoặc kiểm tra bởi kỹ thuật viên chuyên nghiệp, nếu không

có thể gây điện giật hoặc hỏng sản phẩm.

● Vui lòng xác nhận cẩn thận hệ thống dây điện và nguồn điện.Mạch đầu ra

có thể bị đoản mạch do lỗi dây dẫn hoặc áp dụng các điện áp khác nhau.Phanh không hoạt động

khi lỗi trên xảy ra, có thể dẫn đến hư hỏng cơ học hoặc thương tích cho người.

● Không kết nối cáp nguồn đầu vào với các đầu nối U, V và W của

lái xe.Nếu không, trình điều khiển servo sẽ bị hỏng.

● Khi đấu dây, không luồn cáp nguồn và cáp tín hiệu qua cùng một

ống, và không bó chúng lại với nhau.Khoảng cách giữa hai vật phải hơn 30cm để tránh hiện tượng giao thoa.

● Đầu nối đất của trình điều khiển phải được nối đất để tránh rò rỉ và giảm

nhiễu của hệ thống và đường kính của dây nối đất phải giống hoặc cao hơn đường cấp điện.

● Khi kết nối nguồn điện AC và nguồn điện DC với thiết bị servo, hãy kết nối với đầu cuối được chỉ định.

Nếu không làm như vậy có thể dẫn đến sự cố hoặc cháy.

● Đối với chiều dài dây, dòng đầu vào lệnh lên đến 3m và bộ mã hóa

dòng lên đến 20m.

● Sử dụng cáp xoắn đôi được bảo vệ cho cáp tín hiệu và cáp bộ mã hóa, và

nối đất tấm chắn bằng một đầu duy nhất.

● Các đầu cuối U, V, W của trình điều khiển và các đầu cuối U, V và W của

động cơ nên được kết nối từng cái một theo tên.Nếu nó được kết nối sai, động cơ không thể hoạt động bình thường.

● Các sản phẩm bus DC thông thường yêu cầu điện trở nhạy áp và hệ thống dây điện

an toàn.

● Vui lòng kiểm tra nguồn sau khi tắt nguồn ít nhất 5 phút.Thậm chí nếu

nguồn điện bị tắt, điện áp cao có thể vẫn còn bên trong ổ đĩa servo.Do đó, không chạm vào thiết bị đầu cuối nguồn

trong vòng 5 phút sau khi tắt nguồn, nếu không có thể gây điện giật.

● Không BẬT / TẮT nguồn thường xuyên.Khi cần thiết

liên tục BẬT / TẮT nguồn, vui lòng điều khiển một lần hoặc ít hơn trong 1 phút.Kể từ khi phần cung cấp điện

của trình điều khiển servo có tụ điện, dòng điện sạc lớn (thời gian sạc 0,2 giây) chảy trong quá trình BẬT / TẮT

Nguồn cấp.Do đó, nếu nguồn được BẬT / TẮT thường xuyên, hiệu suất của các thành phần mạch chính

bên trong trình điều khiển servo sẽ bị xuống cấp.

● Không sử dụng nguồn điện khi các vít của khối thiết bị đầu cuối bị lỏng hoặc cáp

lỏng lẻo.Nếu không, nó có thể gây cháy.

● Thực hiện các biện pháp che chắn thích hợp ở những vị trí sau, nếu không

máy có thể bị hỏng:

1. Các vị trí gây nhiễu do tĩnh điện;

2. Nơi sản sinh ra điện trường mạnh hoặc từ trường mạnh;

3. Các vị trí có thể có bức xạ bức xạ;

4. Nơi có dây điện gần đó.

Phụ kiện:

	Tên phụ kiện	Hình ảnh
Phụ tùng Satandard	Thiết bị đầu cuối nguồn		Thích ứng với ổ cấu trúc E1, E2
	Đầu cắm bộ mã hóa Cn3		Giắc mã hóa ở phía trình điều khiển
	Phích cắm đầu cuối điều khiển Cn4		Thiết bị đầu cuối tín hiệu đầu vào / đầu ra, dây người dùng
	Đường kết nối bộ mã hóa		Chiều dài cáp tiêu chuẩn là 3, 5, 8, 10, 13, 15 mét, tùy theo khách hàng nhu cầu Cung cấp trình kết nối độc lập
	Đường dây điện		Chiều dài cáp tiêu chuẩn là 3, 5, 8, 10, 13, 15 mét, tùy theo khách hàng nhu cầu Cung cấp trình kết nối độc lập
	Dòng giám sát lái xe		Kết nối và điều chỉnh phần mềm để giám sát từ xa và cập nhật chương trình cơ sở
Mua phụ tùng	Cáp chuyển đổi USB sang RS232		Nếu cần, tự mua
	Đường giao tiếp Ethernet		Nếu cần, tự mua

Chứng chỉ

1. CE (Tiêu chuẩn An toàn của EU);
2. IEC / EN61800-5-1: 2007 (Yêu cầu an toàn về điện, nhiệt và năng lượng trong Phần 5-1 của biến

hệ thống lái điện tốc độ), tương ứng với tiêu chuẩn quốc gia GB12668.501-2013;

3, IEC / EN61800-3: 2004 + A1 (tiêu chuẩn tương thích điện từ hệ thống điều khiển tốc độ phần 3

và các phương pháp thử cụ thể của nó), tương ứng với tiêu chuẩn quốc gia GB12668.3-2012.

Các câu hỏi khác:

Q1.Làm thế nào để chọn mô hình phù hợp?
A: Vui lòng xác nhận các yêu cầu của bạn về Công suất định mức, Dòng điện, Điện áp,

Mô-men xoắn và chọn mô hình phù hợp dựa trên danh sách mô hình của chúng tôi;

Quý 2.Làm thế nào để thiết lập hệ thống lập trình?
A: Ổ đĩa Servo của chúng tôi hỗ trợ các giao thức Truyền thông Toàn cầu: Modbus / CANopen / EtherCAT,

Vui lòng chỉ làm cho chương trình theo kinh nghiệm của bạn;

Q3.Phạm vi công suất về hệ thống servo của chúng tôi là gì?
A: Phạm vi Công suất của chúng tôi bao gồm 0,2-110KW, đạt được yêu cầu của bạn;

Q4.Giao diện phản hồi bộ mã hóa mà chúng tôi đang sử dụng là gì?
A: Chúng tôi có nhiều giao diện phản hồi của Bộ mã hóa, chẳng hạn như: bộ mã hóa tăng dần / tiết kiệm dây,

Bộ mã hóa tuyệt đối 17-bit / 23-bit / 24-bit, bộ mã hóa trình phân giải, v.v.
