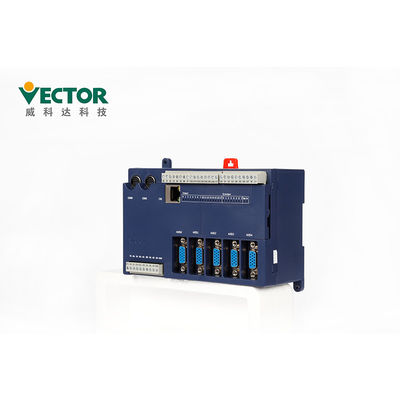

Bộ điều khiển chuyển động đa trục Canopen tương tự xung cho máy dán nhãn

Mô tả sản phẩm

Bộ điều khiển chuyển động đa trục MULTIPROG xung / tương tự cho máy in và dán nhãn

Bộ điều khiển chuyển động dòng VA sử dụng công cụ lập trình MULTIPROG và hỗ trợ 5 lập trình

ngôn ngữ của tiêu chuẩn quốc tế IEC61131-3, giúp các lập trình viên ứng dụng dễ dàng tiếp cận

đã bắt đầu.Bộ điều khiển chuyển động này hỗ trợ ba loại giao diện: xung, tương tự và CanOpen cho chuyển động

Bộ điều khiển chuyển động sê-ri A có 5 giao diện phần cứng trục servo, có thể áp dụng vòng kín tương tự

Bộ điều khiển chuyển động A cung cấp giải pháp một cửa, hỗ trợ IO cục bộ

mở rộng, Ethernet, nối tiếp;hỗ trợ điều khiển đa tác vụ thời gian thực và có mô phỏng nâng cao và dễ sử dụng

công cụ và tích hợp các khối chức năng điều khiển chuyển động phong phú (Bao gồm các mô-đun chuyên dụng cho ngành), tham số

điều chỉnh thuận tiện và bao gồm việc làm mịn đường cong tốc độ khi khối chức năng được chuyển đổi.

Đường cong tốc độ của hàm cam là đường cong S đa thức bậc 5;chu kỳ điều khiển chuyển động của 6 trục servo

(Bao gồm cả trục ảo) nhỏ 500 us.Sản phẩm này thực sự dẫn đầu trong các sản phẩm bộ điều khiển chuyển động không dùng xe buýt.

Tính năng sản phẩm

MULTIPROG hỗ trợ năm ngôn ngữ lập trình IL, ST, FBD, LD, SFC, của
IL và ST thuộc về ngôn ngữ lập trình văn bản, FBD, LDA và SFC thuộc về đồ họa
ngôn ngữ lập trình.Một chương trình với các chức năng độc lập được chia thành phần mã và phần dữ liệu
phần.Mã được viết bằng một hoặc một số ngôn ngữ IL, ST, FBD, LD, SFC và dữ liệu là
khai báo theo thứ tự công việc biến.Chương này mô tả cách khai báo biến và cách
lập trình chúng bằng năm ngôn ngữ lập trình này.
〖1〗 IL là tên viết tắt của Danh sách hướng dẫn;
〖2〗 ST là viết tắt của văn bản có cấu trúc Structured Text;
〖3〗 FBD là từ viết tắt của biểu đồ chức năng Function Block Diagram;
〖4〗 LD là chữ viết tắt của sơ đồ bậc thang Ladder Diagram;
〖5〗 SFC là SequentialFunction Chart là từ viết tắt của biểu đồ chức năng tuần tự;
Trong một ngôn ngữ lập trình giống như đồ họa, các chương trình được quét từ trên xuống dưới và sang trái
qua phải.Trong ngôn ngữ lập trình dựa trên văn bản, các chương trình được quét từ trên xuống dưới.

Mô hình lập trình với tiêu chuẩn IEC61131-3

1) Phần mềm lập trình MULTIPROG được sử dụng bởi bộ điều khiển chuyển động VA có ngôn ngữ lập trình

và cấu trúc chương trình phù hợp với hệ thống lập trình IEC 61131-3.Trong IEC 61131-3,

việc thành lập các chương trình và dự án được thực hiện trong Đơn vị Tổ chức Chương trình (POU).POU đơn vị bao gồm

gồm ba phần: CHƯƠNG TRÌNH, FUNCTIONBLOCK và FUNCTION.Nó thay thế năm khối chức năng OB, PB, DB,

SB và FB của ngôn ngữ lập trình PLC truyền thống.Hiệu quả hơn và ngắn gọn hơn như được hiển thị.

2) Mô hình phần mềm lập trình IEC 61131-3 được biểu diễn bằng cấu trúc phân cấp, như hình dưới đây, phần mềm

mô hình mô tả mối quan hệ giữa các phần khác nhau, bao gồm cấu hình, tài nguyên, tác vụ, chương trình

đơn vị tổ chức, các biến toàn cục, cấu hình I / O, v.v.Quá trình lập trình có thể lập trình một chương trình phức tạp,

hoặc được chia thành một số mô-đun nhỏ cũng có thể đồng thời downloaDA nhiều chương trình riêng biệt, đang chạy,

hoặc chương trình thành nhiều nhiệm vụ để thực hiện, cải thiện tính hiệu quả của mô-đun và quy trình hoạt động như được hiển thị.

Trình bày giao diện lập trình MULTIPROG

Sau khi mở MULTIPROG, bạn có thể thấy rằng nó chỉ có một ranh giới chính.Theo chức năng,

nó được chia thành các khu vực khác nhau, như được hiển thị.

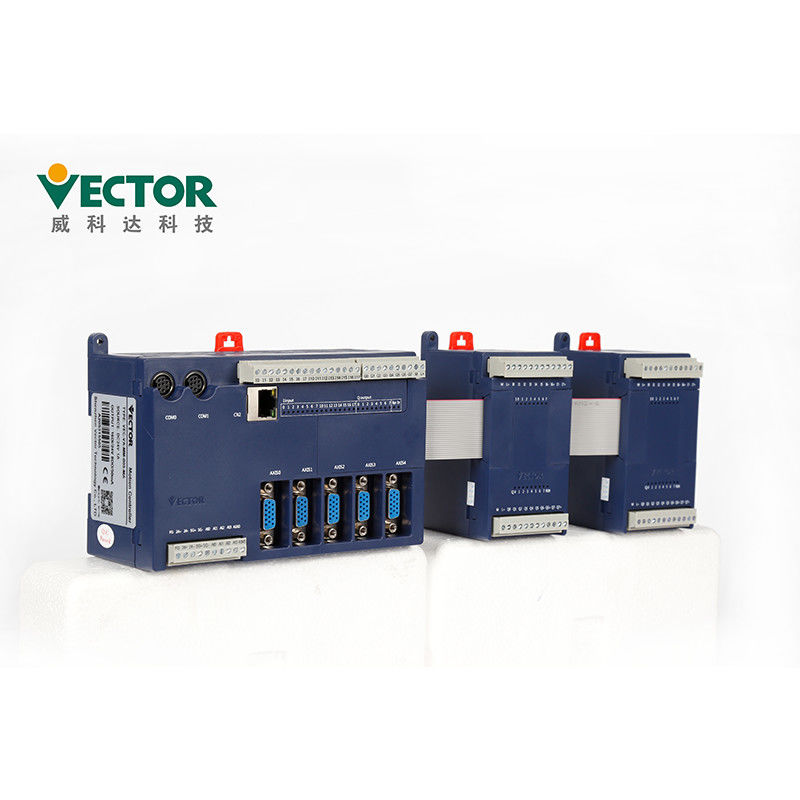

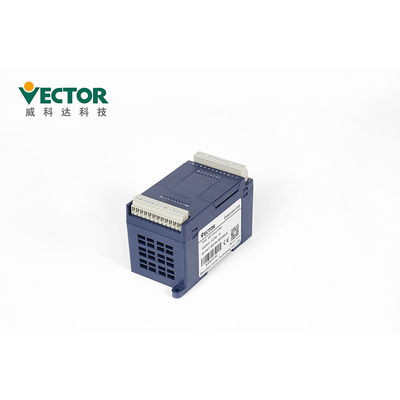

Đơn vị mở rộng

Mô-đun mở rộng IO chủ của bộ điều khiển chuyển động Vikeda chủ yếu có 8IO, 16I và 16O.8IO có nghĩa là

module mở rộng có 8 cổng đầu vào kỹ thuật số và 8 cổng đầu ra kỹ thuật số (đầu ra loại bóng bán dẫn);16 tôi có nghĩa là

mô-đun mở rộng có 8 cổng đầu vào kỹ thuật số và 8 cổng đầu ra kỹ thuật số (đầu ra bóng bán dẫn).16 cổng DI;16O

có nghĩa là mô-đun mở rộng có 16 cổng DO (đầu ra bóng bán dẫn);trong số đó, DI và DO có thể được chọn

thông qua jumper trên máy chủ điều khiển chuyển động để chọn loại NPN và PNP

Nhiệt độ của môi trường nơi sản phẩm này được sử dụng là -10 ° C đến + 40 ° C.Để làm việc lâu dài,

khuyến nghị rằng nhiệt độ môi trường xung quanh dưới + 40 ° C.Nếu nhiệt độ môi trường vượt quá

+ 40 ° C, vui lòng đặt nó ở nơi thông gió tốt để đảm bảo độ tin cậy của sản phẩm.Nếu sản phẩm này được cài đặt trong

hộp phân phối, kích thước và điều kiện thông gió của hộp phân phối phải sao cho tất cả các bên trong

các thiết bị điện tử không có nguy cơ bị quá nhiệt và cần chú ý đến việc

sự rung động của máy sẽ ảnh hưởng đến các thiết bị điện tử của hộp phân phối.Ngoài ra,

điều kiện sử dụng bao gồm những điều sau:

⑴ Nơi không có thiết bị sưởi ấm cao;
⑵ Nơi không có giọt nước, hơi nước, bụi và bụi dầu;
⑶ Nơi không có khí hoặc chất lỏng ăn mòn, dễ cháy;
⑷ Những nơi không có bụi và các hạt kim loại trôi nổi;
⑸ Nơi chắc chắn và không rung động;
⑹ Nơi không bị nhiễu sóng điện từ.

Đóng hàng và gửi hàng

Thời gian giao hàng

1. Đối với đơn đặt hàng nhỏ, chúng tôi luôn có thể giao hàng trong vòng 1 tuần.

2. Sản phẩm của chúng tôi có thể được shippied qua đường hàng không, đường bộ hoặc đường biển.

Chứng chỉ CE & ROHS
