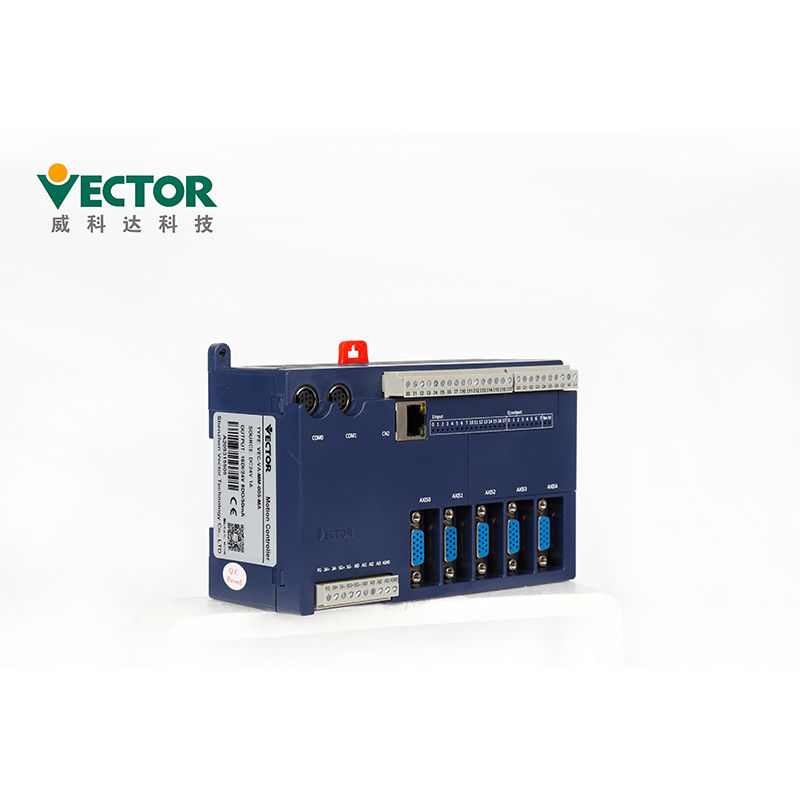

Bộ điều khiển chuyển động có thể mở Vector Bộ điều khiển chuyển động 3 trục tiêu chuẩn IEC61131-3
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Vector |
| Chứng nhận: | CE |
| Số mô hình: | VEC-VA-MM-003-A |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | To Be Discussed |
| chi tiết đóng gói: | 176 * 165 * 78mm |
| Thời gian giao hàng: | 3-5 ngày làm việc |
| Điều khoản thanh toán: | L / C, T / T, Western Union |
| Khả năng cung cấp: | 500-1000 bộ dụng cụ / tháng |
|
Thông tin chi tiết |
|||
| Công cụ lập trình: | MULTIPROG | Ngôn ngữ: | Tiêu chuẩn IEC61131-3 |
|---|---|---|---|
| Trục: | 3 trục | Certifictaes: | CE & Rohs |
| Chế độ điều khiển: | CanOpen / Analog / Pulse | ||
| Điểm nổi bật: | Bộ điều khiển chuyển động có thể mở IEC61131-3,Bộ điều khiển chuyển động có thể mở bằng vector,Bộ điều khiển chuyển động 3 trục IEC61131-3 |
||
Mô tả sản phẩm
Bộ điều khiển chuyển động Canopen Bus 3 trục với 5 ngôn ngữ lập trình Tiêu chuẩn IEC61131-3
Bộ điều khiển chuyển động dòng VA sử dụng công cụ lập trình MULTIPROG và hỗ trợ 5 lập trình
ngôn ngữ của tiêu chuẩn quốc tế IEC61131-3, giúp các lập trình viên ứng dụng dễ dàng tiếp cận
đã bắt đầu.Bộ điều khiển chuyển động này hỗ trợ ba loại giao diện: xung, tương tự và CanOpen cho chuyển động
Bộ điều khiển chuyển động sê-ri A có 5 giao diện phần cứng trục servo, có thể áp dụng vòng kín tương tự
Bộ điều khiển chuyển động A cung cấp giải pháp một cửa, hỗ trợ IO cục bộ
mở rộng, Ethernet, nối tiếp;hỗ trợ điều khiển đa tác vụ thời gian thực và có mô phỏng nâng cao và dễ sử dụng
công cụ và tích hợp các khối chức năng điều khiển chuyển động phong phú (Bao gồm các mô-đun chuyên dụng cho ngành), tham số
điều chỉnh thuận tiện và bao gồm việc làm mịn đường cong tốc độ khi khối chức năng được chuyển đổi.
Đường cong tốc độ của hàm cam là đường cong S đa thức bậc 5;chu kỳ điều khiển chuyển động của 6 trục servo
(Bao gồm cả trục ảo) nhỏ 500 us.Sản phẩm này thực sự dẫn đầu trong các sản phẩm bộ điều khiển chuyển động không dùng xe buýt.
Tính năng sản phẩm
| Các sản phẩm | Bộ điều khiển chuyển động |
| Nhãn hiệu | Véc tơ |
| Mẫu số | VEC-VA-MM-003-A |
| Trục | 3 trục |
| Công cụ sơ sinh | MULTIPROG |
| Ngôn ngữ lập trình | IEC61131-3 |
| Đơn vị mở rộng | IO Mở rộng, Kỹ thuật số, Tương tự, Cặp nhiệt điện PT100, Trọng lượng |
| Giao thức truyền thông | CanOpen |
MULTIPROG hỗ trợ năm ngôn ngữ lập trình IL, ST, FBD, LD, SFC, của
IL và ST thuộc về ngôn ngữ lập trình văn bản, FBD, LDA và SFC thuộc về đồ họa
ngôn ngữ lập trình.Một chương trình với các chức năng độc lập được chia thành phần mã và phần dữ liệu
phần.Mã được viết bằng một hoặc một số ngôn ngữ IL, ST, FBD, LD, SFC và dữ liệu là
khai báo theo thứ tự công việc biến.Chương này mô tả cách khai báo biến và cách
lập trình chúng bằng năm ngôn ngữ lập trình này.
〖1〗 IL là tên viết tắt của Danh sách hướng dẫn;
〖2〗 ST là viết tắt của văn bản có cấu trúc Structured Text;
〖3〗 FBD là từ viết tắt của biểu đồ chức năng Function Block Diagram;
〖4〗 LD là chữ viết tắt của sơ đồ bậc thang Ladder Diagram;
〖5〗 SFC là SequentialFunction Chart là từ viết tắt của biểu đồ chức năng tuần tự;
Trong một ngôn ngữ lập trình giống như đồ họa, các chương trình được quét từ trên xuống dưới và sang trái
qua phải.Trong ngôn ngữ lập trình dựa trên văn bản, các chương trình được quét từ trên xuống dưới.
Mô hình lập trình với tiêu chuẩn IEC61131-3
1) Phần mềm lập trình MULTIPROG được sử dụng bởi bộ điều khiển chuyển động VA có ngôn ngữ lập trình
và cấu trúc chương trình phù hợp với hệ thống lập trình IEC 61131-3.Trong IEC 61131-3,
việc thành lập các chương trình và dự án được thực hiện trong Đơn vị Tổ chức Chương trình (POU).POU đơn vị bao gồm
gồm ba phần: CHƯƠNG TRÌNH, FUNCTIONBLOCK và FUNCTION.Nó thay thế năm khối chức năng OB, PB, DB,
SB và FB của ngôn ngữ lập trình PLC truyền thống.Hiệu quả hơn và ngắn gọn hơn như được hiển thị.
2) Mô hình phần mềm lập trình IEC 61131-3 được biểu diễn bằng cấu trúc phân cấp, như hình dưới đây, phần mềm
mô hình mô tả mối quan hệ giữa các phần khác nhau, bao gồm cấu hình, tài nguyên, tác vụ, chương trình
đơn vị tổ chức, các biến toàn cục, cấu hình I / O, v.v.Quá trình lập trình có thể lập trình một chương trình phức tạp,
hoặc được chia thành một số mô-đun nhỏ cũng có thể đồng thời downloaDA nhiều chương trình riêng biệt, đang chạy,
hoặc chương trình thành nhiều nhiệm vụ để thực hiện, cải thiện tính hiệu quả của mô-đun và quy trình hoạt động như được hiển thị.

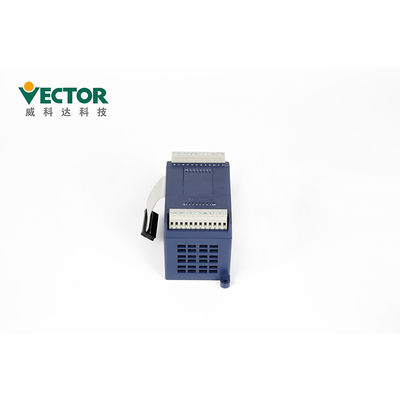

Đơn vị mở rộng
Mô-đun mở rộng IO chủ của bộ điều khiển chuyển động Vikeda chủ yếu có 8IO, 16I và 16O.8IO có nghĩa là
module mở rộng có 8 cổng đầu vào kỹ thuật số và 8 cổng đầu ra kỹ thuật số (đầu ra loại bóng bán dẫn);16 tôi có nghĩa là
mô-đun mở rộng có 8 cổng đầu vào kỹ thuật số và 8 cổng đầu ra kỹ thuật số (đầu ra bóng bán dẫn).16 cổng DI;16O
có nghĩa là mô-đun mở rộng có 16 cổng DO (đầu ra bóng bán dẫn);trong số đó, DI và DO có thể được chọn
thông qua jumper trên máy chủ điều khiển chuyển động để chọn loại NPN và PNP
Đóng hàng và gửi hàng
| Chi tiết đóng gói của Bộ điều khiển chuyển động | |||||
| Các sản phẩm | Chuyển động VA | Mở rộng VA | VE Motion | Mở rộng VE (32) | Mở rộng VE (76) |
| Ctn.Kích thước | 176 * 165 * 78 | 127 * 75 * 70 | 144 * 128 * 69 | 176 * 164 * 78 | 316 * 164 * 78 |
Thời gian giao hàng
| Định lượng | 1-5 bộ dụng cụ | 50-100 bộ dụng cụ | 200-500 bộ dụng cụ |
| Thời gian giao hàng | Trong vòng 3 ngày | 5-10 ngày | 15-25 ngày |
1. Đối với đơn đặt hàng nhỏ, chúng tôi luôn có thể giao hàng trong vòng 1 tuần.
2. Sản phẩm của chúng tôi có thể được shippied qua đường hàng không, đường bộ hoặc đường biển.
Chứng chỉ CE & ROHS
