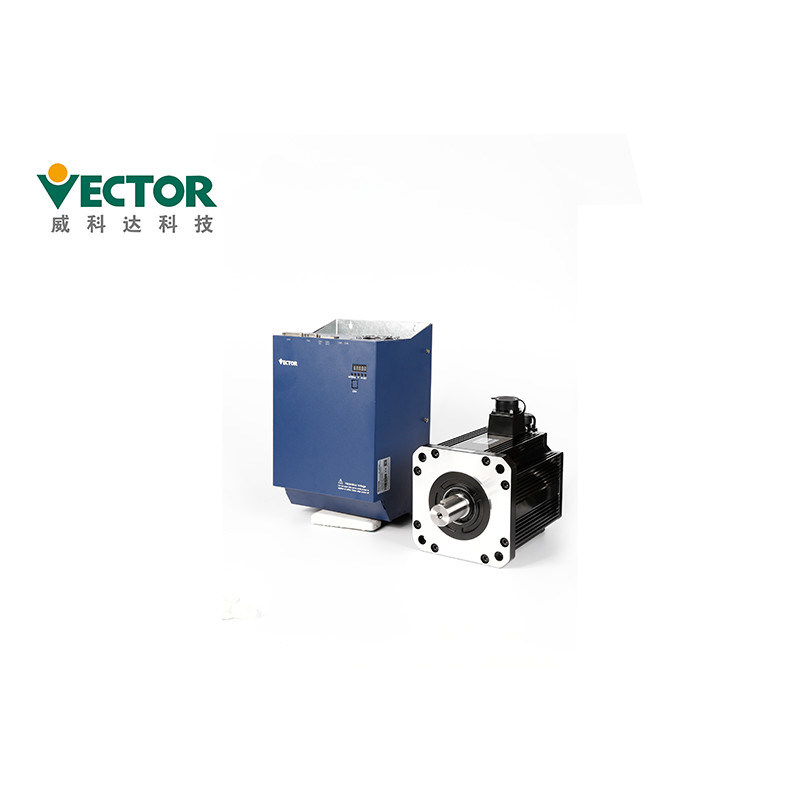

Hệ thống điều khiển Servo AC xung tương tự 1.5kw cho máy may
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Vector |
| Chứng nhận: | CE |
| Số mô hình: | VEC-VC1-00623MC-ME / 130MB-1R525A23F-CF2 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | To Be Discussed |
| chi tiết đóng gói: | 375 * 290 * 155mm, 280 * 208 * 112mm |
| Thời gian giao hàng: | 5-8 NGÀY LÀM VIỆC |
| Điều khoản thanh toán: | L / C, T / T, Western Union |
| Khả năng cung cấp: | 500-1000 bộ dụng cụ / tháng |
|
Thông tin chi tiết |
|||
| Giai đoạn: | Ba pha | Vôn: | 220v |
|---|---|---|---|
| Mô hình: | VEC-VC1-00623MC-ME / 130MB-1R525A23F-CF2 | Sử dụng: | máy may |
| Certifictaes: | CE | Mã hoá: | 2500 xung cộng dồn + Bộ mã hóa Hall; |
| Giao thức truyền thông: | Modbus / CANopen / EtherCAT | Quyền lực: | 1.5KW |
| Làm nổi bật: | Máy may Hệ thống điều khiển Servo AC,Hệ thống Điều khiển Servo AC tương tự 1.5kw,Hệ thống Servo AC 1.5kw Tương tự xung |
||
Mô tả sản phẩm
Hệ thống điều khiển Servo AC xung AC 1.5kw 1.5kw / Tương tự cho máy may
Hệ thống trình điều khiển Servo AC xung / tương tự
Nguồn AC 1.5KW
Ba pha 220V
Modbus / CanOpen / EtherCAT
Vị trí / Tốc độ / Chế độ điều khiển mô-men xoắn
2500 xung cộng dồn + Bộ mã hóa Hall;
Tính năng sản phẩm
| tên sản phẩm | Hệ thống trình điều khiển Servo AC xung / tương tự |
| Thương hiệu | Véc tơ |
| Mẫu số | VEC-VC1-00623MC-ME / 130MB-1R525A23F-CF2 |
| Power4 | 1,5KW |
| Vôn | 220V |
| Giai đoạn | Ba giai đoạn |
| Đánh giá hiện tại | 6A |
| Giao thức truyền thông | Modbus / CANopen / EtherCAT |
| Mã hoá | 2500 xung cộng dồn + Bộ mã hóa Hall; |
| Vôn | Chế độ điều khiển | Chỉnh lưu điều khiển đầy đủ một pha / ba pha Điều chế SVPWM |
| Mã hoá | Phản hồi của bộ mã hóa | 2500 xung cộng dồn + Bộ mã hóa Hall; 2500 xung tăng dần; Bộ mã hóa tuyệt đối Tamagawa 17bit; Bộ mã hóa tuyệt đối 23bit Tamagawa; Bộ mã hóa tuyệt đối 24bit Nikon; |
| Đầu vào lệnh xung | Loại xung | Đầu vào khác biệt, Bộ thu mở |
| Dải tần số | Đầu vào vi sai: 0-500kHz, độ rộng xung lớn hơn 1us Bộ thu mở: 0-300kHz, độ rộng xung lớn hơn 2,5us |
|
| Chế độ xung | xung + hướng;Điểm cộng AB;CW + CCW; | |
| Đầu vào analog | Dải điện áp | -10V đến 10V |
| Trở kháng đầu vào | 10kΩ | |
| Tần số tối đa | 1,5kHz | |
| Loại giao diện DI / DO | NPN / PNP | |
| Liên lạc | Modbus / CANopen / EtherCAT | |
| Chế độ Vị trí | Phương thức nhập lệnh | Lệnh xung Vị trí kế hoạch nội bộ Lập kế hoạch theo vị trí mục tiêu, tốc độ, gia tốc và giảm tốc thời gian Đường cong tốc độ hình thang Đường cong tốc độ khối Chế độ lệnh tuyệt đối / tương đối |
| Chế độ làm mịn hướng dẫn | Lọc thông thấp / Lọc trung vị | |
| Tỷ lệ bánh răng điện tử | N / M; (M = 1 ~ 2147483647, N = 1 ~ 2147483647) | |
| Giới hạn mô-men xoắn | Giới hạn mô-men xoắn bên trong / Giới hạn mô-men xoắn tương tự | |
| Tiền bồi thường từ nguồn cấp dữ liệu | Tiếp tục nạp tốc độ / Nạp mômen xoắn | |
| Bù mô-men xoắn | Bù mô-men xoắn cố định / Bù mô-men xoắn tương tự / Tự động bù mô-men xoắn; |
|
| Chế độ điều chỉnh tốc độ | Kiểu nhập lệnh | Tần số xung / Tương tự / Tốc độ lập kế hoạch nội bộ |
| Phạm vi kiểm soát tốc độ | 1 ~ tốc độ tối đa | |
| Băng thông | 1kHz | |
| Giới hạn mô-men xoắn | Giới hạn mô-men xoắn bên trong / Giới hạn mô-men xoắn tương tự | |
| Chế độ làm mịn hướng dẫn | Lọc thông thấp / Lọc trung vị | |
| Tiền bồi thường từ nguồn cấp dữ liệu | Nạp mô-men xoắn đơn giản | |
| Bù mô-men xoắn | Bù mô-men xoắn cố định / Bù mô-men xoắn tương tự / Tự động bù mô-men xoắn; |
|
| Chế độ kiểm soát mô-men xoắn | Kiểu nhập lệnh | Tham chiếu mô-men xoắn bên trong / Mô-men xoắn điều khiển tương tự |
| Bù mô-men xoắn | Bù mô-men xoắn cố định / Bù mô-men xoắn tương tự / Tự động bù mô-men xoắn; |
|
| Tốc độ giới hạn | Giới hạn tốc độ nội bộ / Giới hạn tốc độ tương tự | |
Mô hình Servo Drive quay vòng:

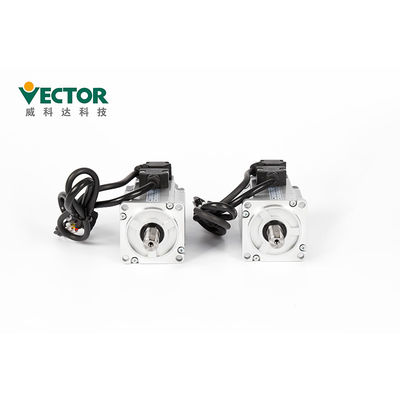

Mô hình động cơ servo quay vòng:
Các Biện pháp Phòng ngừa Cài đặt
● Cài đặt trình điều khiển trên nền khô và chắc chắn.Duy trì hệ thống thông gió tốt và
tản nhiệt trong quá trình lắp đặt và duy trì tiếp đất tốt.
● Vui lòng cài đặt theo hướng chỉ định để tránh sự cố.
● Khi cài đặt, vui lòng đảm bảo rằng trình điều khiển servo được giữ ở mức đã chỉ định
khoảng cách với bề mặt bên trong của tủ và các máy khác, nếu không có thể gây cháy hoặc hỏng hóc.
| Cài đặt Môi trường Yêu cầu |
Áp suất không khí | 86 ~ 106kPa |
| Độ ẩm môi trường | 0 ~ 55 ℃ | |
| Nhiệt độ môi trường | 0 ~ 90% RH | |
| Đánh giá IP | IP20 | |
| Rung động | 0 ~ 4,9m / s ^ 2 |
Các biện pháp phòng ngừa khi vận hành:
● trong quá trình vận hành thử nghiệm, để ngăn ngừa tai nạn, vui lòng kiểm tra động cơ servo không tải
(không kết nối với trục lái xe), nếu không có thể gây thương tích.
● khi bắt đầu vận hành trên máy hỗ trợ, hãy đặt các thông số người dùng phù hợp với máy
trước.Nếu bạn bắt đầu hoạt động mà không cài đặt thông số, nó có thể gây ra mất mát hoặc trục trặc cơ học.
● để tránh tai nạn, hãy lắp một công tắc hành trình hoặc một nút chặn ở cuối bộ phận chuyển động của máy,
nếu không nó sẽ gây ra hư hỏng cơ học hoặc thương tích.
● không thực hiện các thay đổi quá lớn đối với cài đặt thông số, vì điều này có thể dẫn đến
hoạt động không ổn định, hư hỏng cơ học hoặc chấn thương.
● khi bật nguồn hoặc nguồn điện bị ngắt, tản nhiệt của trình điều khiển servo, bên ngoài
điện trở phanh, động cơ, vv có thể ở trạng thái nhiệt độ cao.Không chạm vào nó, nếu không nó có thể gây bỏng.
● khi sử dụng động cơ servo trên trục thẳng đứng, hãy đặt thiết bị an toàn để ngăn sản phẩm gia công rơi xuống
dưới báo động, di chuyển quá mức, v.v. Ngoài ra, vui lòng thực hiện cài đặt dừng khóa servo khi xảy ra di chuyển quá mức,
nếu không sản phẩm có thể rơi vào tình trạng di chuyển quá mức.
● không nhập phạm vi hoạt động của máy trong khi vận hành, nếu không sẽ gây thương tích.
● không chạm vào động cơ servo hoặc bộ phận có thể di chuyển của máy trong khi
hoạt động, nếu không nó sẽ gây ra thương tích.
● vui lòng thiết lập hệ thống an toàn để đảm bảo an toàn ngay cả trong trường hợp có tín hiệu
đứt dòng.Ví dụ: khi công tắc hành trình tích cực (P-OT) và công tắc hành trình âm
Tín hiệu (N-OT) được ngắt kết nối ở cài đặt xuất xưởng, chúng hoạt động an toàn.
● đảm bảo đặt trạng thái TẮT servo khi tắt nguồn.
● không bật / tắt nguồn thường xuyên.Sau khi hoạt động thực tế bắt đầu, khoảng thời gian BẬT / TẮT nguồn
nên lâu hơn 1 giờ, nếu không các thành phần bên trong thiết bị servo sẽ bị lão hóa sớm.
● khi báo động xảy ra, hãy đặt lại báo động sau khi loại bỏ nguyên nhân và đảm bảo
an toàn, và khởi động lại hoạt động, nếu không có thể gây thương tích.
● không sử dụng phanh của động cơ phanh để phanh bình thường, nếu không có thể
gây ra sự cố.
Các lưu ý về bảo trì và kiểm tra
● không thay đổi hệ thống dây điện khi đang bật nguồn, nếu không có thể gây điện giật hoặc thương tích.
● vui lòng thực hiện đấu dây hoặc kiểm tra bởi kỹ thuật viên chuyên nghiệp, nếu không
có thể gây điện giật hoặc hỏng sản phẩm.
● vui lòng kiểm tra nguồn sau khi tắt nguồn ít nhất 5 phút.Ngay cả khi tắt nguồn,
điện áp cao có thể vẫn còn bên trong ổ đĩa servo.Do đó, không chạm vào đầu cuối nguồn trong vòng 5
vài phút sau khi tắt nguồn, nếu không có thể gây điện giật.
● khi thay thế ổ đĩa servo, vui lòng sao lưu các thông số người dùng của trình điều khiển servo sẽ được thay thế
trước khi thay thế và chuyển bản sao lưu sang ổ đĩa servo mới, sau đó khởi động lại hoạt động,
nếu không máy có thể bị hỏng.
Đóng hàng và gửi hàng
| Chi tiết đóng gói của Servo Drive | |||||
| Các sản phẩm | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn.Kích thước | 280 * 208 * 78 | 280 * 208 * 112 | 375 * 290 * 155 | 440 * 296 * 288 | 510 * 305 * 325 |
| Chi tiết đóng gói của Bộ điều khiển chuyển động | |||||
| Các sản phẩm | Chuyển động VA | Mở rộng VA | VE Motion | Mở rộng VE (32) | Mở rộng VE (76) |
| Ctn.Kích thước | 176 * 165 * 78 | 127 * 75 * 70 | 144 * 128 * 69 | 176 * 164 * 78 |
316 * 164 * 78 |
Thời gian giao hàng
| Số lượng | 1-5 bộ dụng cụ | 50-100 bộ dụng cụ | 200-500 bộ dụng cụ |
| Thời gian giao hàng | Trong vòng 3 ngày | 5-10 ngày | 15-25 ngày |
1. Đối với đơn đặt hàng nhỏ, chúng tôi luôn có thể giao hàng trong vòng 1 tuần.
2. Sản phẩm của chúng tôi có thể được shippied qua đường hàng không, đường bộ hoặc đường biển.
Phụ kiện
| Tên phụ kiện | Hình ảnh | ||
| Phụ tùng Satandard | Thiết bị đầu cuối nguồn | |
Thích ứng với ổ cấu trúc E1, E2 |
| Đầu cắm bộ mã hóa Cn3 | Giắc mã hóa ở phía trình điều khiển | ||
| Phích cắm đầu cuối điều khiển Cn4 | Thiết bị đầu cuối tín hiệu đầu vào / đầu ra, hệ thống đấu dây của người dùng | ||
| Đường kết nối bộ mã hóa | Chiều dài cáp tiêu chuẩn là 3, 5, 8, 10, 13, 15 mét, tùy theo khách hàng nhu cầu Cung cấp trình kết nối độc lập |
||
| Đường dây điện | Chiều dài cáp tiêu chuẩn là 3, 5, 8, 10, 13, 15 mét, tùy theo khách hàng nhu cầu Cung cấp trình kết nối độc lập |
||
| Dòng giám sát ổ đĩa | Kết nối và điều chỉnh phần mềm để giám sát từ xa và cập nhật chương trình cơ sở | ||
| Mua phụ tùng | Cáp chuyển đổi USB sang RS232 | Nếu cần, tự mua | |
| Đường truyền thông Ethernet | Nếu cần, tự mua |
Chứng chỉ CE
1. CE (Tiêu chuẩn An toàn của EU);
2. IEC / EN61800-5-1: 2007 (Yêu cầu an toàn về điện, nhiệt và năng lượng trong Phần 5-1 của
hệ thống lái điện biến tốc), tương ứng với tiêu chuẩn quốc gia GB12668.501-2013;
3, IEC / EN61800-3: 2004 + A1 (hệ thống điều khiển điện điều khiển tốc độ tương thích điện từ phần 3
tiêu chuẩn và các phương pháp thử cụ thể của nó), tương ứng với tiêu chuẩn quốc gia GB12668.3-2012.
