Hệ thống điều khiển chuyển động Servo 3,5Nm 750W Hệ thống điều khiển vòng kín động cơ Servo

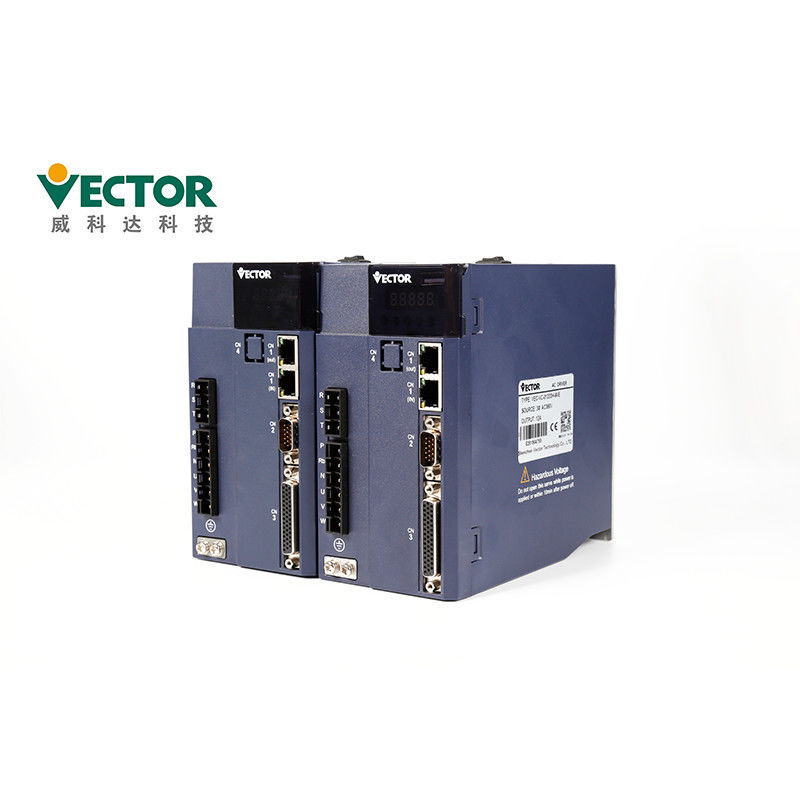

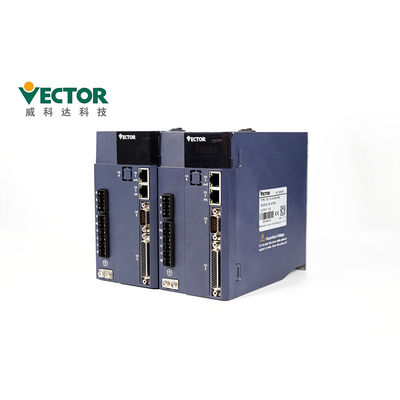

Trình điều khiển Servo điều khiển vòng kín hỗn hợp 220V 3.5nm 750W với bộ mã hóa tuyệt đối 24bit

Trình điều khiển Servo điều khiển vòng kín hỗn hợp
Nguồn AC 0,75KW
Ba pha 380V
Modbus / CanOpen / EtherCAT
Vị trí / Tốc độ / Chế độ điều khiển mô-men xoắn
Bộ mã hóa tuyệt đối 24bit Tamagawa;

Tính năng sản phẩm

Mô hình động cơ servo quay vòng:

Cài đặt Ổ đĩa Servo:

● Cài đặt trình điều khiển trên nền khô và chắc chắn.Duy trì hệ thống thông gió tốt và

tản nhiệt trong quá trình lắp đặt và duy trì tiếp đất tốt.

● Vui lòng cài đặt theo hướng chỉ định để tránh sự cố.

● Khi cài đặt, vui lòng đảm bảo rằng trình điều khiển servo được giữ ở mức đã chỉ định

khoảng cách với bề mặt bên trong của tủ và các máy khác, nếu không có thể gây cháy hoặc hỏng hóc.

● Khi lắp đặt, không chặn các cổng hút và xả, và không để các vật lạ bên trong

sản phẩm nhập vào, nếu không nó có thể gây ra sự cố hoặc cháy do sự lão hóa của các bộ phận bên trong.

● Không đặt vật nặng lên hoặc dưới sản phẩm này vì có thể gây thương tích.

● Vui lòng cài đặt trong môi trường sau:

1. nơi không có ánh sáng mặt trời trực tiếp;

2.Các vị trí có nhiệt độ môi trường trong khoảng từ 0 ° C đến 55 ° C;

3.Độ ẩm tương đối trong khoảng 0% đến 95%, và không ngưng tụ;

4. vị trí không có giọt nước, hơi, bụi và bụi dầu;

5. Vị trí không có thiết bị nhiệt cao;

6. các vị trí khí và chất lỏng không ăn mòn, dễ cháy;

7. không dễ dàng để bắn nước, dầu và thuốc;

8. nơi không tiếp xúc với bức xạ phóng xạ;

9. Nơi chắc chắn và không rung động;

10. Vị trí không có nhiễu điện từ.

Các biện pháp phòng ngừa khi vận hành:

● trong quá trình vận hành thử nghiệm, để ngăn ngừa tai nạn, vui lòng kiểm tra động cơ servo không tải

(không kết nối với trục lái xe), nếu không có thể gây thương tích.

● khi bắt đầu vận hành trên máy hỗ trợ, hãy đặt các thông số người dùng phù hợp với máy

trước.Nếu bạn bắt đầu hoạt động mà không cài đặt thông số, nó có thể gây ra mất mát hoặc trục trặc cơ học.

● để tránh tai nạn, hãy lắp một công tắc hành trình hoặc một nút chặn ở cuối bộ phận chuyển động của máy,

nếu không nó sẽ gây ra hư hỏng cơ học hoặc thương tích.

● không thực hiện các thay đổi quá lớn đối với cài đặt thông số, vì điều này có thể dẫn đến

hoạt động không ổn định, hư hỏng cơ học hoặc chấn thương.

● khi bật nguồn hoặc nguồn điện bị ngắt, tản nhiệt của trình điều khiển servo, bên ngoài

điện trở phanh, động cơ, vv có thể ở trạng thái nhiệt độ cao.Không chạm vào nó, nếu không nó có thể gây bỏng.

● khi sử dụng động cơ servo trên trục thẳng đứng, hãy đặt thiết bị an toàn để ngăn sản phẩm gia công rơi xuống

dưới báo động, di chuyển quá mức, v.v. Ngoài ra, vui lòng thực hiện cài đặt dừng khóa servo khi xảy ra di chuyển quá mức,

nếu không sản phẩm có thể rơi vào tình trạng di chuyển quá mức.

● không nhập phạm vi hoạt động của máy trong khi vận hành, nếu không sẽ gây thương tích.

● không chạm vào động cơ servo hoặc bộ phận có thể di chuyển của máy trong khi

hoạt động, nếu không nó sẽ gây ra thương tích.

● vui lòng thiết lập hệ thống an toàn để đảm bảo an toàn ngay cả trong trường hợp có tín hiệu

đứt dòng.Ví dụ: khi công tắc hành trình tích cực (P-OT) và công tắc hành trình âm

Tín hiệu (N-OT) được ngắt kết nối ở cài đặt xuất xưởng, chúng hoạt động an toàn.

● đảm bảo đặt trạng thái TẮT servo khi tắt nguồn.

● không bật / tắt nguồn thường xuyên.Sau khi hoạt động thực tế bắt đầu, khoảng thời gian BẬT / TẮT nguồn

nên lâu hơn 1 giờ, nếu không các thành phần bên trong thiết bị servo sẽ bị lão hóa sớm.

● khi báo động xảy ra, hãy đặt lại báo động sau khi loại bỏ nguyên nhân và đảm bảo

an toàn, và khởi động lại hoạt động, nếu không có thể gây thương tích.

● không sử dụng phanh của động cơ phanh để phanh bình thường, nếu không có thể

gây ra sự cố.

Đóng hàng và gửi hàng

Thời gian giao hàng

1. Đối với đơn đặt hàng nhỏ, chúng tôi luôn có thể giao hàng trong vòng 1 tuần.

2. Sản phẩm của chúng tôi có thể được shippied qua đường hàng không, đường bộ hoặc đường biển.

Phụ kiện

	Tên phụ kiện	Hình ảnh
Phụ tùng Satandard	Thiết bị đầu cuối nguồn		Thích ứng với ổ cấu trúc E1, E2
	Đầu cắm bộ mã hóa Cn3		Giắc mã hóa ở phía trình điều khiển
	Phích cắm đầu cuối điều khiển Cn4		Thiết bị đầu cuối tín hiệu đầu vào / đầu ra, hệ thống đấu dây của người dùng
	Đường kết nối bộ mã hóa		Chiều dài cáp tiêu chuẩn là 3, 5, 8, 10, 13, 15 mét, tùy theo khách hàng nhu cầu Cung cấp trình kết nối độc lập
	Đường dây điện		Chiều dài cáp tiêu chuẩn là 3, 5, 8, 10, 13, 15 mét, tùy theo khách hàng nhu cầu Cung cấp trình kết nối độc lập
	Dòng giám sát ổ đĩa		Kết nối và điều chỉnh phần mềm để giám sát từ xa và cập nhật chương trình cơ sở
Mua phụ tùng	Cáp chuyển đổi USB sang RS232		Nếu cần, tự mua
	Đường truyền thông Ethernet		Nếu cần, tự mua

Chứng chỉ CE

1. CE (Tiêu chuẩn An toàn của EU);
2. IEC / EN61800-5-1: 2007 (Yêu cầu an toàn về điện, nhiệt và năng lượng trong Phần 5-1 của

hệ thống lái điện biến tốc), tương ứng với tiêu chuẩn quốc gia GB12668.501-2013;

3, IEC / EN61800-3: 2004 + A1 (hệ thống điều khiển điện điều khiển tốc độ tương thích điện từ phần 3

tiêu chuẩn và các phương pháp thử cụ thể của nó), tương ứng với tiêu chuẩn quốc gia GB12668.3-2012.
