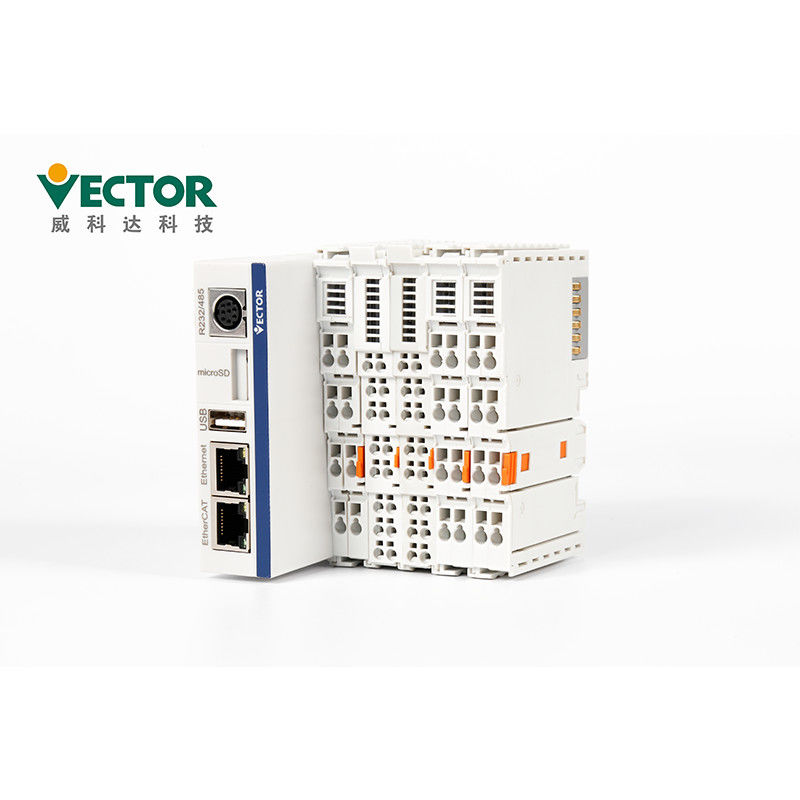

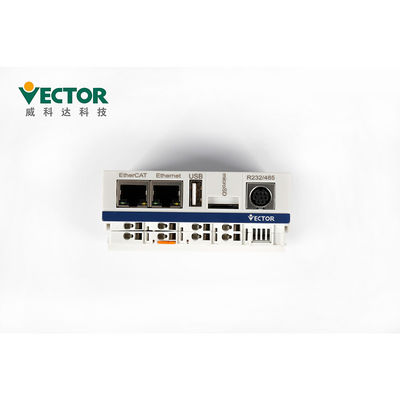

Bộ điều khiển chuyển động CODESYS FCC EtherCAT cho máy đóng gói
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Vector |
| Chứng nhận: | CE |
| Số mô hình: | VEC-VE-MU-AN-16-SMB |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | To Be Discussed |
| chi tiết đóng gói: | 144 * 128 * 69mm, 176 * 164 * 78mm, 316 * 164 * 78mm |
| Thời gian giao hàng: | 3-5 ngày làm việc |
| Điều khoản thanh toán: | L / C, T / T, Western Union |
| Khả năng cung cấp: | 500-1000 bộ dụng cụ / tháng |
|
Thông tin chi tiết |
|||
| Lập trình quá: | MÃ | Ngôn ngữ: | Tiêu chuẩn IEC61131-3 |
|---|---|---|---|
| Trục: | 16 trục | Sự bành trướng: | IO, Kỹ thuật số, Tương tự, Bộ mã hóa, Cặp nhiệt điện, Kết hợp |
| Certifictaes: | CE, FCC | Giao thức truyền thông: | Xe buýt EtherCAT |
| tần số: | 0,8 GHz | Chức năng giao tiếp: | RS485, Ethernet và USB |
| Làm nổi bật: | Bộ điều khiển chuyển động CODESYS FCC EtherCAT,Bộ điều khiển chuyển động FCC EtherCAT,Bộ điều khiển Servo FCC EtherCAT |
||
Mô tả sản phẩm
Bộ điều khiển chuyển động 1.2GHZ RS485 / 232 với 32 trục và 16 đơn vị mở rộng I / O
Khối chức năng điều khiển chuyển động tuân theo PLCOPEN2.0.
64 trục servo có thể được kết nối, trục thực và trục ảo có thể được điều khiển cùng một lúc,
bus giao tiếp với tốc độ 100Mbps, khoảng cách giữa hai trạm phụ trợ servo có thể đạt được
100M, và cấu hình IO kỹ thuật số đầy đủ của toàn bộ hệ thống mở rộng của xe buýt có thể đạt 30.000 điểm.
Tính năng sản phẩm
| Các sản phẩm | Bộ điều khiển chuyển động điều khiển bánh răng và cam điện |
| Thương hiệu | Véc tơ |
| Mẫu số | VEC-VE-MU-AN-16-SMB |
| Trục | 16 trục |
| Công cụ sơ sinh | MÃ |
| Ngôn ngữ lập trình |
Hỗ trợ các ngôn ngữ lập trình IEC61131-3: FBD, LD, IL, ST, SFC và CFC |
| Tần số RMain | 0,8GHZ |
| Đơn vị mở rộng | Kỹ thuật số, Tương tự, Bộ mã hóa, Cặp nhiệt điện, Kết hợp |
| Giao thức truyền thông | Xe buýt EtherCAT |
Cú pháp của thông số kỹ thuật IEC 61131-3 trình bày một tập hợp các cơ chế để thực hiện
bộ điều khiển trên các nền tảng mục tiêu khác nhau.Thông qua quy hoạch và thiết kế mô-đun, đặc điểm kỹ thuật phân chia
điều khiển các hành động thành hai phần: hoạt động logic và hành động phần cứng.Phần logic thống nhất cú pháp
được định nghĩa trong IEC 61131-3 ở định dạng mô tả chung và triển khai nó, trong khi các hành động phần cứng là
được thiết kế với thư viện phần sụn độc quyền cho từng phần cứng, cho phép logic điều khiển sử dụng phần cứng
tài nguyên trên mỗi nền tảng mục tiêu.Thiết kế này cho phép các chip điều khiển khác nhau thực hiện các hành động điều khiển
được thiết kế theo cú pháp IEC 61131-3 và người thiết kế chỉ cần học cú pháp IEC 61131-3 để sử dụng
các chip điều khiển được hỗ trợ để thiết kế bộ điều khiển có thể lập trình.Tiêu chuẩn IEC 61131-3 xác định sáu
ngôn ngữ lập trình tiêu chuẩn:
(Danh sách hướng dẫn, IL)
(Sơ đồ bậc thang, LD)
(Sơ đồ khối chức năng, FBD)
(Ngôn ngữ văn bản có cấu trúc, STL)
(Biểu đồ chức năng tuần tự, SFC)
(Biểu đồ chức năng liên tục, CFC)
Bộ điều khiển chuyển động VE sử dụng nền tảng lập trình CODESYS, hỗ trợ đầy đủ PLCopen
đặc điểm kỹ thuật và cho phép người dùng tham khảo nhiều thư viện chức năng tiêu chuẩn;ngôn ngữ cấp cao
phương pháp lập trình giúp các nhà sản xuất và người dùng PLC dễ dàng phát triển tài sản độc quyền của riêng họ
các khối chức năng và thư viện hướng dẫn, và mượn các chương trình điều khiển tương tự để tạo thành
"gói quy trình", có thể cải thiện đáng kể hiệu quả lập trình của người dùng.
Dưới đây là sơ đồ tích hợp kiến trúc bộ điều khiển VE:
Phần mềm CODESYS:
Phần mềm CODESYS là phần mềm tiêu chuẩn để phát triển và ứng dụng VE
các sản phẩm điều khiển chuyển động lập trình.Nền tảng phần mềm CODESYS cung cấp VE
bộ điều khiển với cấu hình hoàn chỉnh, lập trình, gỡ lỗi, giám sát
môi trường, linh hoạt và miễn phí để xử lý ngôn ngữ IEC mạnh mẽ.
Phần mềm CodeYS cho phép quản lý kỹ thuật và thiết bị,
cung cấp các cấu hình sau cho các sản phẩm bộ điều khiển VE:
1. Cấu hình CPU;
2. Cấu hình mô-đun I / O;
3. Xe buýt EtherCAT;
4. Xe buýt ModbusRTU / ModbusTCP;
5. Lập trình tiêu chuẩn hóa (tuân theo IEC61131-3).
6. Hỗ trợ tất cả sáu ngôn ngữ lập trình: Văn bản có cấu trúc (ST), Biểu đồ khối chức năng
7. (FBD), Danh sách lệnh (IL), Keystone (LD), Bản đồ chức năng tuần tự (SFC), và
8. Bản đồ chức năng liên tục của ngôn ngữ lập trình mở rộng IEC61131-3 (CFC)
9. Các thư viện khối tính năng linh hoạt và toàn diện và hỗ trợ các thư viện do người dùng xác định
10. Chức năng mô phỏng ngoại tuyến, không cần kết nối phần cứng PLC, hoàn thành gỡ lỗi mô phỏng chương trình
11. Chức năng kiểm tra lỗi gỡ lỗi thông minh
12. Biên dịch lỗi, nhanh chóng xác định lỗi lập trình và chẩn đoán nhật ký
13. Theo dõi mẫu
14. Biểu đồ chuỗi thời gian của biến quy trình được thiết lập
Các mẫu sản phẩm:
| VEC-VE-MU-AN-08-SMB | Tần số chính 0,4GHZ, điều khiển hoạt động 8 trục, phù hợp với tiêu chuẩn 61131-3, thư viện điều khiển chuyển động |
| VEC-VE-MU-AN-16-SMB | Tần số chính 0.8GHZ, điều khiển hoạt động 16 trục, phù hợp với tiêu chuẩn 61131-3, thư viện điều khiển chuyển động |
| VEC-VE-MU-AN-32-SMB | Tần số chính 1.2GHZ, điều khiển hoạt động 32 trục, phù hợp với tiêu chuẩn 61131-3, thư viện điều khiển chuyển động |
| VEC-VE-MU-AN-64-SMB |
Tần số chính 1.6GHZ, điều khiển hoạt động 64 trục, phù hợp với tiêu chuẩn 61131-3, thư viện điều khiển chuyển động |
Đơn vị mở rộng
Bộ ghép nối bus EtherCAT, mô-đun mở rộng đầu ra đầu vào kỹ thuật số, đầu ra đầu vào tương tự
mô-đun mở rộng, mô-đun mở rộng cặp nhiệt điện, bộ mã hóa (với chức năng thăm dò,
có thể gửi xung vi phân pha AB) môđun mở rộng, môđun mở rộng lai.
Đầu vào DI 16 điểm, đầu ra DO 16 điểm (số bộ mã hóa 2 chiều có thể mở rộng)
đầu vào và đầu ra có thể là NPN hoặc PNP
Đóng hàng và gửi hàng
| Chi tiết đóng gói của Bộ điều khiển chuyển động | |||||
| Các sản phẩm | Chuyển động VA | Mở rộng VA | VE Motion | Mở rộng VE (32) | Mở rộng VE (76) |
| Ctn.Kích thước | 176 * 165 * 78 | 127 * 75 * 70 | 144 * 128 * 69 | 176 * 164 * 78 | 316 * 164 * 78 |
Thời gian giao hàng
| Số lượng | 1-5 bộ dụng cụ | 50-100 bộ dụng cụ | 200-500 bộ dụng cụ |
| Thời gian giao hàng | Trong vòng 3 ngày | 5-10 ngày | 15-25 ngày |
1. Đối với đơn đặt hàng nhỏ, chúng tôi luôn có thể giao hàng trong vòng 1 tuần.
2. Sản phẩm của chúng tôi có thể được shippied qua đường hàng không, đường bộ hoặc đường biển.
Chứng chỉ:
Chúng tôi đã nhận được các chứng chỉ CE và FCC cho bộ điều khiển chuyển động dòng VE.
