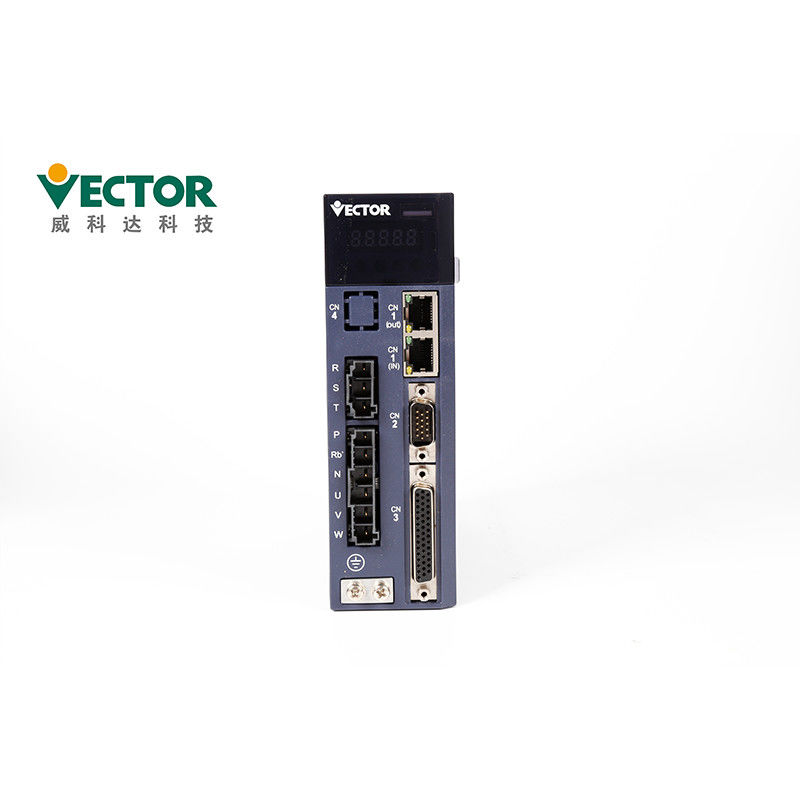

Vector 12A Ổ đĩa Servo chắc chắn cho Máy đúc nắp các tông
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Vector |
| Chứng nhận: | CE |
| Số mô hình: | VEC-VC-01233H-ME |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | To Be Discussed |
| chi tiết đóng gói: | 280 * 208 * 78mm, 375 * 290 * 155mm |
| Thời gian giao hàng: | 3-5 ngày làm việc |
| Điều khoản thanh toán: | T / T, Western Union, L / C |
| Khả năng cung cấp: | 500 bộ dụng cụ / tháng |
|
Thông tin chi tiết |
|||
| Vôn: | 380V | Quyền lực: | 5,5KW |
|---|---|---|---|
| Giai đoạn: | Đơn / 3 pha | Giao thức truyền thông: | CanOpen / Ethercat / Modbus |
| Mã hoá: | 2500 xung cộng dồn + Bộ mã hóa Hall; | Đánh giá hiện tại: | 12A |
| Đầu ra đầu vào: | Xung / Tương tự | Chế độ điều khiển: | Mô-men xoắn / Vị trí / Tốc độ |
| Ứng dụng: | Máy ép nắp các tông | Tên sản phẩm: | Ổ đĩa servo cho máy ép nắp các tông |
| Điểm nổi bật: | Vector 12A Ổ đĩa Servo chắc chắn,Ổ đĩa Servo chắc chắn 12A |
||
Mô tả sản phẩm
Động cơ Servo AC, Bộ truyền động Servo 380V 5.5kW cho Máy đúc nắp các tông
Ổ đĩa servo cho máy ép nắp các tông
Nguồn AC 5.5KW
Một pha / ba pha 380V
Modbus / CanOpen / EtherCAT
Vị trí / Tốc độ / Chế độ điều khiển mô-men xoắn
2500 xung cộng dồn + Bộ mã hóa Hall;
Mô tả sản phẩm
| tên sản phẩm | Ổ đĩa servo cho máy ép nắp các tông |
| Nhãn hiệu | Véc tơ |
| Mẫu số | VEC-VC-01233H-ME |
| Quyền lực | 5,5KW |
| Đầu ra đầu vào | Xung / Tương tự |
| Vôn | 380V |
| Giai đoạn | Một pha / ba pha |
| Đánh giá hiện tại | 12A |
| Giao thức truyền thông | Modbus / CanOpen / EtherCAT |
| Mã hoá | 2500 xung cộng dồn + Bộ mã hóa Hall; |
| Đầu vào lệnh xung | Loại xung | Đầu vào khác biệt, Bộ thu mở |
| Dải tần số | Đầu vào vi sai: 0-500kHz, độ rộng xung lớn hơn 1us Bộ thu mở: 0-300kHz, độ rộng xung lớn hơn 2,5us |
|
| Chế độ xung | xung + hướng;Điểm cộng AB;CW + CCW; | |
| Đầu vào analog | Dải điện áp | -10V đến 10V |
| Trở kháng đầu vào | 10kΩ | |
| Tần số tối đa | 1,5kHz | |
| Loại giao diện DI / DO | NPN / PNP | |
| Giao tiếp | Modbus / CANopen / EtherCAT | |
| Chế độ Vị trí | Phương thức nhập lệnh | Lệnh xung Vị trí kế hoạch nội bộ Lập kế hoạch theo vị trí mục tiêu, tốc độ, gia tốc và giảm tốc thời gian Đường cong tốc độ hình thang Đường cong tốc độ khối Chế độ lệnh tuyệt đối / tương đối |
| Chế độ làm mịn hướng dẫn | Lọc thông thấp / Lọc trung vị | |
| Tỷ lệ bánh răng điện tử | N / M; (M = 1 ~ 2147483647, N = 1 ~ 2147483647) | |
| Giới hạn mô-men xoắn | Giới hạn mô-men xoắn bên trong / Giới hạn mô-men xoắn tương tự | |
| Tiền bồi thường từ nguồn cấp dữ liệu | Tiếp tục nạp tốc độ / Nạp mômen xoắn | |
| Bù mô-men xoắn | Bù mô-men xoắn cố định / Bù mô-men xoắn tương tự / Tự động bù mô-men xoắn; |
|
| Chế độ điều chỉnh tốc độ | Kiểu nhập lệnh | Tần số xung / Tương tự / Tốc độ lập kế hoạch nội bộ |
| Phạm vi kiểm soát tốc độ | 1 ~ tốc độ tối đa | |
| Băng thông | 1kHz | |
| Giới hạn mô-men xoắn | Giới hạn mô-men xoắn bên trong / Giới hạn mô-men xoắn tương tự | |
| Chế độ làm mịn hướng dẫn | Lọc thông thấp / Lọc trung vị | |
| Tiền bồi thường từ nguồn cấp dữ liệu | Nạp mô-men xoắn đơn giản | |
| Bù mô-men xoắn | Bù mô-men xoắn cố định / Bù mô-men xoắn tương tự / Tự động bù mô-men xoắn; |
|
| Chế độ kiểm soát mô-men xoắn | Kiểu nhập lệnh | Tham chiếu mô-men xoắn bên trong / Mô-men xoắn điều khiển tương tự |
| Bù mô-men xoắn | Bù mô-men xoắn cố định / Bù mô-men xoắn tương tự / Tự động bù mô-men xoắn; |
|
| Tốc độ giới hạn | Giới hạn tốc độ nội bộ / Giới hạn tốc độ tương tự | |
| Đầu vào kỹ thuật số | Kích hoạt Drive, Reset Drive, Torque Command A / B Switch, Torque Command Reverse Bật, Chuyển tiếp giới hạn mô men xoắn A / B, Công tắc A / B giới hạn mô men xoắn âm, Chuyển tiếp Công tắc A / B giới hạn tốc độ, công tắc A / B giới hạn tốc độ âm, chạy bộ về phía trước, chạy bộ ngược lại, tốc độ cho phép đảo ngược lệnh, công tắc A / B nguồn tốc độ chính, cho phép dừng tốc độ, xóa vị trí đếm, chế độ tốc độ Không cố định, lựa chọn tốc độ đa tốc độ 0, lựa chọn tốc độ đa tốc độ 1, lựa chọn tốc độ đa tốc độ 2, lựa chọn tốc độ đa tốc độ 3, lệnh vị trí bị cấm, đảo ngược lệnh vị trí, lệnh xung bị cấm, tỷ số truyền điện tử công tắc 1, lỗi vị trí Xóa, trở về 0, kích hoạt vị trí nhiều đoạn, lựa chọn vị trí nhiều phân đoạn 0, lựa chọn vị trí nhiều phân đoạn 1, nhiều phân đoạn lựa chọn vị trí 2, lựa chọn vị trí nhiều đoạn 3, hướng vị trí nhiều đoạn lựa chọn, đầu vào công tắc gốc quay về 0, xung xy và lập kế hoạch vị trí bên trong chuyển đổi, điều khiển Công tắc chế độ 0, công tắc chế độ điều khiển 1, cho phép ngắt độ dài cố định đầu vào, hủy bỏ độ dài cố định ngắt, kích hoạt độ dài cố định ngắt, bộ thứ nhất trong bộ thứ hai công tắc khuếch đại, lỗi đặt lại, công tắc giới hạn tích cực ở chế độ vị trí, công tắc giới hạn ngược trong chế độ vị trí, vòng lặp mở và đóng ở chế độ vòng kín hoàn toàn, chuyển đổi tỷ số truyền điện tử 2, đầu vào quá nhiệt động cơ, đầu vào dừng khẩn cấp, rõ ràng kích hoạt bên trong, bộ kích hoạt bên trong, xung đếm bên trong, bộ đếm bên trong rõ ràng, chế độ tốc độ Chế độ CẬP NHẬT LÊN tín hiệu, chế độ tốc độ Chế độ UPDOWN DOWN Tín hiệu, AI zero drift tự động hiệu chỉnh. |
|
| Đầu ra kỹ thuật số | Kích hoạt trình điều khiển, tốc độ đến, giảm tốc độ, tăng tốc độ, tốc độ không, tăng tốc độ giới hạn, quay thuận, quay ngược, đầu ra lỗi, giới hạn tốc độ tiến trong chế độ mô-men xoắn, chế độ mô-men xoắn Trong giới hạn tốc độ âm, ở chế độ mô-men xoắn, việc định vị được hoàn thành, định vị gần với đầu ra, hoàn thành trả về 0, lỗi vị trí quá lớn, đầu ra bị gián đoạn bởi độ dài cố định, đầu ra giới hạn phần mềm, đầu ra phanh là Lệnh đầu vào hợp lệ, thường TẮT, luôn BẬT, đầu ra giới hạn mô-men xoắn, mô-men xoắn đến, trạng thái kích hoạt bên trong, bộ đếm nội bộ đến, tốc độ phù hợp, xung lệnh vị trí là đầu ra bằng không |
|
Các Biện pháp Phòng ngừa Cài đặt
● Cài đặt trình điều khiển trên nền khô và chắc chắn.Duy trì hệ thống thông gió tốt và
tản nhiệt trong quá trình lắp đặt và duy trì tiếp đất tốt.
● Vui lòng cài đặt theo hướng chỉ định để tránh sự cố.
● Khi cài đặt, hãy đảm bảo rằng trình điều khiển servo được giữ ở một khoảng cách xác định so với bên trong
bề mặt của tủ và các máy khác, nếu không có thể gây cháy hoặc hỏng hóc.
| Cài đặt Môi trường Yêu cầu |
Áp suất không khí | 86 ~ 106kPa |
| Độ ẩm môi trường | 0 ~ 55 ℃ | |
| Nhiệt độ môi trường | 0 ~ 90% RH | |
| Đánh giá IP | IP20 | |
| Rung động | 0 ~ 4,9m / s ^ 2 |
● Khi lắp đặt, không chặn các cổng hút và cổng xả, không để các vật lạ
bên trong sản phẩm để vào, nếu không nó có thể gây ra sự cố hoặc cháy do sự lão hóa của các bộ phận bên trong.
● Không đặt vật nặng lên hoặc dưới sản phẩm này vì có thể gây thương tích.
● Vui lòng cài đặt trong môi trường sau:
1. nơi không có ánh sáng mặt trời trực tiếp;
2. Vị trí có nhiệt độ môi trường trong khoảng 0 ° C đến 55 ° C;
3.Độ ẩm tương đối trong khoảng 0% đến 95%, và không ngưng tụ;
4. vị trí không có giọt nước, hơi, bụi và bụi dầu;
5. Vị trí không có thiết bị nhiệt cao;
6. các vị trí khí và chất lỏng không ăn mòn, dễ cháy;
7. không dễ dàng để bắn nước, dầu và thuốc;
8. nơi không tiếp xúc với bức xạ phóng xạ;
9. Nơi chắc chắn và không rung động;
10. Vị trí không có nhiễu điện từ.
Bảng điều khiển có 8 nút và 5 ống kỹ thuật số.Chỉ có 5 trong số 8 nút có thể được sử dụng và
còn lại 3 nút dành riêng.Các chức năng chung của năm nút được trình bày trong bảng dưới đây.
| Tên khóa | Chức năng chính |
| PAR / ALM | chuyển đổi chế độ, trở về menu trước |
| ▲ (thêm) | tăng giá trị bit nhấp nháy của ống kỹ thuật số LED |
| ▼ (tháng mười hai) | Giảm giá trị chữ số nhấp nháy của ống kỹ thuật số LED |
| DỪNG / RST | Di chuyển ống đèn LED nhấp nháy sang trái;kiểm tra giá trị cao của dữ liệu dài hơn 5 bit;Đặt lại lỗi; thực hiện chức năng Fn |
| RD / WT | đọc / ghi giá trị tham số; nhập trang fn |
Các biện pháp phòng ngừa về hệ thống dây điện
● Khuyến cáo không sử dụng 220V một pha cho nguồn điện chính,
có thể gây hỏng tụ điện do thiếu pha.
● Không thay đổi hệ thống dây điện trong khi bật nguồn, nếu không có thể gây ra điện
sốc hoặc chấn thương.
● Vui lòng thực hiện đấu dây hoặc kiểm tra bởi kỹ thuật viên chuyên nghiệp, nếu không
có thể gây điện giật hoặc hỏng sản phẩm.
● Vui lòng xác nhận cẩn thận hệ thống dây điện và nguồn điện.Mạch đầu ra có thể bị đoản mạch do
lỗi dây điện hoặc áp dụng các điện áp khác nhau.Phanh không hoạt động khi xảy ra lỗi trên,
có thể dẫn đến hư hỏng cơ học hoặc thương tích cá nhân.
● Không kết nối cáp nguồn đầu vào với các đầu nối U, V và W của
lái xe.Nếu không, trình điều khiển servo sẽ bị hỏng.
● Khi đấu dây, không luồn cáp nguồn và cáp tín hiệu qua cùng một đường ống và không bó
Họ cùng nhau.Khoảng cách giữa hai vật phải hơn 30cm để tránh hiện tượng giao thoa.
● Đầu nối đất của trình điều khiển phải được nối đất để tránh rò rỉ và giảm nhiễu cho hệ thống,
và đường kính của dây nối đất phải bằng hoặc cao hơn đường cấp điện.
● Khi kết nối nguồn điện AC và nguồn điện DC với thiết bị servo, hãy kết nối với thiết bị được chỉ định
thiết bị đầu cuối.Nếu không làm như vậy có thể dẫn đến sự cố hoặc cháy.
● Đối với chiều dài dây, dòng đầu vào lệnh lên đến 3m và bộ mã hóa
dòng lên đến 20m.
● Sử dụng cáp xoắn đôi được bảo vệ cho cáp tín hiệu và cáp bộ mã hóa, và
nối đất tấm chắn bằng một đầu duy nhất.
● Các cực U, V, W của trình điều khiển và các cực U, V và W của động cơ phải được kết nối từng cái một
theo tên.Nếu nó được kết nối sai, động cơ không thể hoạt động bình thường.
● Các sản phẩm bus DC thông thường yêu cầu điện trở nhạy áp và hệ thống dây
an toàn.
● Vui lòng kiểm tra nguồn sau khi tắt nguồn ít nhất 5 phút.Ngay cả khi nguồn điện bị tắt, điện áp cao
có thể vẫn còn bên trong ổ đĩa servo.Do đó, không chạm vào đầu cuối nguồn trong vòng 5 phút sau khi có nguồn
tắt, nếu không nó có thể gây ra điện giật.
● Không BẬT / TẮT nguồn thường xuyên.Khi cần thiết
liên tục BẬT / TẮT nguồn, vui lòng điều khiển một lần hoặc ít hơn trong 1 phút.Kể từ khi phần cung cấp điện
của trình điều khiển servo có tụ điện, dòng điện sạc lớn (thời gian sạc 0,2 giây) chảy trong quá trình BẬT / TẮT
Nguồn cấp.Do đó, nếu nguồn được BẬT / TẮT thường xuyên, hiệu suất của các thành phần mạch chính
bên trong trình điều khiển servo sẽ bị xuống cấp.
● Không sử dụng nguồn điện khi các vít của khối thiết bị đầu cuối bị lỏng hoặc cáp bị
lỏng lẻo.Nếu không, nó có thể gây cháy.
● Thực hiện các biện pháp che chắn thích hợp ở những vị trí sau, nếu không
máy có thể bị hỏng:
1. Vị trí gây nhiễu do tĩnh điện;
2. Nơi sản sinh ra điện trường mạnh hoặc từ trường mạnh;
3. Các vị trí có thể có bức xạ bức xạ;
4. Nơi có dây điện gần đó.
Các lưu ý về bảo trì và kiểm tra
● không thay đổi hệ thống dây điện khi đang bật nguồn, nếu không có thể gây điện giật hoặc thương tích.
● vui lòng thực hiện đấu dây hoặc kiểm tra bởi kỹ thuật viên chuyên nghiệp, nếu không
có thể gây điện giật hoặc hỏng sản phẩm.
● vui lòng kiểm tra nguồn sau khi tắt nguồn ít nhất 5 phút.Ngay cả khi tắt nguồn,
điện áp cao có thể vẫn còn bên trong ổ đĩa servo.Do đó, không chạm vào thiết bị đầu cuối nguồn trong
5 phút sau khi tắt nguồn, nếu không có thể gây điện giật.
● khi thay thế ổ đĩa servo, vui lòng sao lưu các thông số người dùng của trình điều khiển servo sẽ được thay thế trước đó
thay thế và chuyển bản sao lưu sang ổ đĩa servo mới, sau đó khởi động lại hoạt động,
nếu không máy có thể bị hỏng.
Phụ kiện:
| Tên phụ kiện | Hình ảnh | ||
| Phụ tùng Satandard | Thiết bị đầu cuối nguồn | |
Thích ứng với ổ cấu trúc E1, E2 |
| Đầu cắm bộ mã hóa Cn3 | Giắc mã hóa ở phía trình điều khiển | ||
| Phích cắm đầu cuối điều khiển Cn4 | Thiết bị đầu cuối tín hiệu đầu vào / đầu ra, dây người dùng | ||
| Đường kết nối bộ mã hóa | Chiều dài cáp tiêu chuẩn là 3, 5, 8, 10, 13, 15 mét, tùy theo khách hàng nhu cầu Cung cấp trình kết nối độc lập |
||
| Đường dây điện | Chiều dài cáp tiêu chuẩn là 3, 5, 8, 10, 13, 15 mét, tùy theo khách hàng nhu cầu Cung cấp trình kết nối độc lập |
||
| Dòng giám sát ổ đĩa | Kết nối và điều chỉnh phần mềm để giám sát từ xa và cập nhật chương trình cơ sở | ||
| Mua phụ tùng | Cáp chuyển đổi USB sang RS232 | Nếu cần, tự mua | |
| Đường giao tiếp Ethernet | Nếu cần, tự mua |
Chứng chỉ
1. CE (Tiêu chuẩn An toàn của EU);
2. IEC / EN61800-5-1: 2007 (Yêu cầu an toàn về điện, nhiệt và năng lượng trong Phần 5-1 của
hệ thống lái điện biến tốc), tương ứng với tiêu chuẩn quốc gia GB12668.501-2013;
3, IEC / EN61800-3: 2004 + A1 (hệ thống điều khiển điện điều khiển tốc độ tương thích điện từ phần 3
tiêu chuẩn và các phương pháp thử cụ thể của nó), tương ứng với tiêu chuẩn quốc gia GB12668.3-2012.
Kiểm tra chất lượng:
Bốn lần thử nghiệm sản xuất
Hai lần trong 24 giờ
100% kiểm tra trước khi vận chuyển
Thời gian giao hàng và cách thức vận chuyển
1. Đối với đơn đặt hàng nhỏ, chúng tôi luôn có thể giao hàng trong vòng 1 tuần.
2. Sản phẩm của chúng tôi có thể được shippied qua đường hàng không, đường bộ hoặc đường biển.

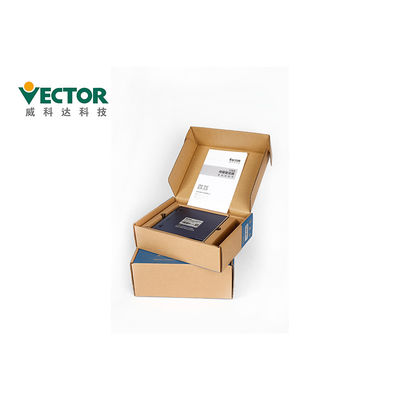

| Chi tiết đóng gói của Servo Drive | |||
| Các sản phẩm | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) |
| Ctn.Kích thước | 280 * 208 * 78 | 280 * 208 * 112 | 375 * 290 * 155 |
