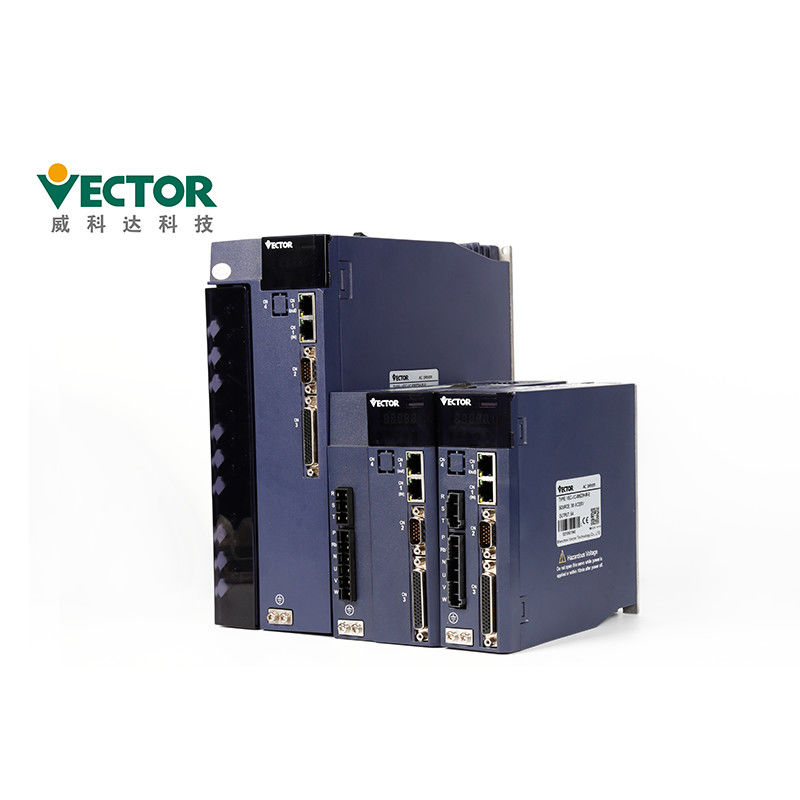

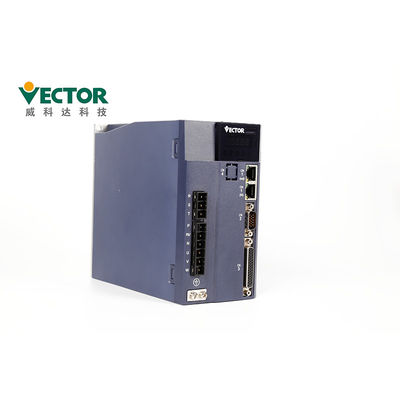

Ổ đĩa Servo lập trình CE 380V 3KW cho máy đóng gói thực phẩm
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Vector |
| Chứng nhận: | CE |
| Số mô hình: | VEC-VC-01233H-ME |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | To Be Discussed |
| chi tiết đóng gói: | 280 * 208 * 78mm, 375 * 290 * 155mm |
| Thời gian giao hàng: | 3-5 ngày làm việc |
| Điều khoản thanh toán: | T / T, Western Union, L / C |
| Khả năng cung cấp: | 500 bộ dụng cụ / tháng |
|
Thông tin chi tiết |
|||
| Vôn: | 380V | Quyền lực: | 3KW |
|---|---|---|---|
| Giai đoạn: | Ba pha | Giao thức truyền thông: | Modbus / EtherCAT / CanOpen |
| Mã hoá: | Bộ mã hóa tuyệt đối Tamagawa 17/23 bit | Đánh giá hiện tại: | 12A |
| Đầu vào: | Tương tự / Xung | Chế độ điều khiển: | Vị trí / Tốc độ / Mô-men xoắn |
| Ứng dụng: | Máy đóng gói thực phẩm | ||
| Điểm nổi bật: | Bộ truyền động Servo lập trình CE 380V,Bộ truyền động Servo có thể lập trình 3KW,Máy đóng gói thực phẩm Bộ truyền động Servo 380V |
||
Mô tả sản phẩm
Ổ đĩa Servo có thể lập trình 380V 3KW cho máy đóng gói thực phẩm với chứng chỉ CE
Mô tả sản phẩm
| tên sản phẩm | AC Servo Drive |
| Nhãn hiệu | Véc tơ |
| Mẫu số | VEC-VC-01223H-ME |
| Power4 | 3KW |
| Vôn | 380V |
| Giai đoạn | Một pha / ba pha |
| Đánh giá hiện tại | 12A |
| Giao thức truyền thông | Modbus / CANopen / EtherCAT |
| Mã hoá | Bộ mã hóa tuyệt đối Tamagawa 17/23 bit |
Servo Drive hoạt động như thế nào?Mô hình điều khiển vị trí, mô hình điều khiển tốc độ và mô hình điều khiển Trogue.
| Vôn | Chế độ điều khiển | Chỉnh lưu điều khiển đầy đủ một pha / ba pha Điều chế SVPWM |
| Mã hoá | Phản hồi của bộ mã hóa | 2500 xung cộng dồn + Bộ mã hóa Hall; 2500 xung tăng dần; Bộ mã hóa tuyệt đối Tamagawa 17bit; Bộ mã hóa tuyệt đối 23bit Tamagawa; Bộ mã hóa tuyệt đối 24bit Nikon; |
| Đầu vào lệnh xung | Loại xung | Đầu vào khác biệt, Bộ thu mở |
| Dải tần số | Đầu vào vi sai: 0-500kHz, độ rộng xung lớn hơn 1us Bộ thu mở: 0-300kHz, độ rộng xung lớn hơn 2,5us |
|
| Chế độ xung | xung + hướng;Điểm cộng AB;CW + CCW; | |
| Đầu vào analog | Dải điện áp | -10V đến 10V |
| Trở kháng đầu vào | 10kΩ | |
| Tần số tối đa | 1,5kHz | |
| Loại giao diện DI / DO | NPN / PNP | |
| Giao tiếp | Modbus / CANopen / EtherCAT | |
Mô tả Ổ đĩa Servo- Chi tiết về Ổ đĩa Servo, cách chọn kiểu ổ đĩa Servo và thực hiện cài đặt?
| Tên khóa | Chức năng chính |
| Chế độ | chuyển đổi chế độ, trở về menu trước |
| ▲ (thêm) | tăng giá trị bit nhấp nháy của ống kỹ thuật số LED |
| ▼ (tháng mười hai) | Giảm giá trị chữ số nhấp nháy của ống kỹ thuật số LED |
| ◄◄(ca) | Di chuyển ống đèn LED nhấp nháy sang trái;kiểm tra giá trị cao của dữ liệu dài hơn 5 bit;Đặt lại lỗi; thực hiện chức năng Fn |
| BỘ | đọc / ghi giá trị tham số |
● Cài đặt trình điều khiển trên nền khô và chắc chắn.Duy trì hệ thống thông gió tốt và
tản nhiệt trong quá trình lắp đặt và duy trì tiếp đất tốt.
● Vui lòng cài đặt theo hướng chỉ định để tránh sự cố.
● Khi cài đặt, vui lòng đảm bảo rằng trình điều khiển servo được giữ ở mức đã chỉ định
khoảng cách với bề mặt bên trong của tủ và các máy khác, nếu không có thể gây cháy hoặc hỏng hóc.
● Khi lắp đặt, không chặn các cổng hút và cổng xả, không để các vật lạ bên trong
sản phẩm nhập vào, nếu không nó có thể gây ra sự cố hoặc cháy do các bộ phận bên trong bị lão hóa.
● Không đặt vật nặng lên hoặc dưới sản phẩm này vì có thể gây thương tích.
● Vui lòng cài đặt trong môi trường sau:
1. nơi không có ánh sáng mặt trời trực tiếp;
2. Vị trí có nhiệt độ môi trường trong khoảng 0 ° C đến 55 ° C;
3.Độ ẩm tương đối trong khoảng 0% đến 95%, và không ngưng tụ;
4. vị trí không có giọt nước, hơi, bụi và bụi dầu;
5. Vị trí không có thiết bị nhiệt cao;
6. các vị trí khí và chất lỏng không ăn mòn, dễ cháy;
7. không dễ dàng để bắn nước, dầu và thuốc;
8. nơi không tiếp xúc với bức xạ phóng xạ;
9. Nơi chắc chắn và không rung động;
10. Vị trí không có nhiễu điện từ.
| Cài đặt Môi trường Yêu cầu |
Áp suất không khí | 86 ~ 106kPa |
| Độ ẩm môi trường | 0 ~ 55 ℃ | |
| Nhiệt độ môi trường | 0 ~ 90% RH | |
| Đánh giá IP | IP20 | |
| Rung động | 0 ~ 4,9m / s ^ 2 |
Chứng chỉ
1. CE (Tiêu chuẩn An toàn của EU);
2. IEC / EN61800-5-1: 2007 (Yêu cầu an toàn về điện, nhiệt và năng lượng trong Phần 5-1 của
hệ thống điều khiển điện biến thiên tốc độ), tương ứng với tiêu chuẩn quốc gia GB12668.501-2013;
3, IEC / EN61800-3: 2004 + A1 (hệ thống điều khiển điện điều khiển tốc độ tương thích điện từ phần 3
tiêu chuẩn và các phương pháp thử cụ thể của nó), tương ứng với tiêu chuẩn quốc gia GB12668.3-2012.
Kiểm tra chất lượng:
Bốn lần thử nghiệm sản xuất
Hai lần trong 24 giờ
100% kiểm tra trước khi vận chuyển
Thời gian giao hàng và cách thức vận chuyển
1. Đối với đơn đặt hàng nhỏ, chúng tôi luôn có thể giao hàng trong vòng 1 tuần.
2. Sản phẩm của chúng tôi có thể được shippied qua đường hàng không, đường bộ hoặc đường biển.
| Định lượng | 1-5 bộ dụng cụ | 50-100 bộ dụng cụ | 200-500 bộ dụng cụ |
| Thời gian giao hàng | Trong vòng 3 ngày | 5-10 ngày | 15-25 ngày |
| Chi tiết đóng gói của Servo Drive | |||||
| Các sản phẩm | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn.Kích thước | 280 * 208 * 78 | 280 * 208 * 112 | 375 * 290 * 155 | 440 * 296 * 288 | 510 * 305 * 325 |
Phụ kiện:
| Tên phụ kiện | Hình ảnh | ||
| Phụ tùng Satandard | Thiết bị đầu cuối nguồn | |
Thích ứng với ổ cấu trúc E1, E2 |
| Đầu cắm bộ mã hóa Cn3 | Giắc mã hóa ở phía trình điều khiển | ||
| Phích cắm đầu cuối điều khiển Cn4 | Thiết bị đầu cuối tín hiệu đầu vào / đầu ra, dây người dùng | ||
| Đường kết nối bộ mã hóa | Chiều dài cáp tiêu chuẩn là 3, 5, 8, 10, 13, 15 mét, tùy theo khách hàng nhu cầu Cung cấp trình kết nối độc lập |
||
| Đường dây điện | Chiều dài cáp tiêu chuẩn là 3, 5, 8, 10, 13, 15 mét, tùy theo khách hàng nhu cầu Cung cấp trình kết nối độc lập |
||
| Dòng giám sát ổ đĩa | Kết nối và điều chỉnh phần mềm để giám sát từ xa và cập nhật chương trình cơ sở | ||
| Mua phụ tùng | Cáp chuyển đổi USB sang RS232 | Nếu cần, tự mua | |
| Đường giao tiếp Ethernet | Nếu cần, tự mua |
